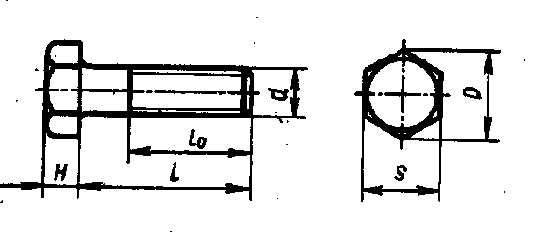

Болты с шестигранной уменьшенной головкой класса точности В (из ГОСТ 7796-70), мм

Примечания:. 1. В порядке понижения точности изготовления различают болты классов точности А, В и С.
2. Размер l (мм) в указанных пределах брать из ряда чисел: 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300.

Пример условного обозначения болта диаметром резьбы d= 12 мм, длиной /=60 мм, с крупным шагом резьбы и полем допуска 6g, класса прочности 5.8, с цинковым покрытием 01 толщиной 6 мкм, хроматированным: "Болт M12-6g x 60.58.016 ГОСТ 7796-70"

d	S	D	H	l	l0	d	S	D	H	l	l0
8	12	13,1	5	8-100	l0= l  при l <= 25 l0 = 22 » l >= 30	16	22	23,9	9	20-300	l0= l  при l <=30 l0 = 30 » l >= 35
10	14	15,3	6	10-200	l0= l при l <=30 l0=26 » l >=35	20	27	29,6	11	25-300	l0= l  при l <= 40 l0 = 38 » l >= 45
12	17	18,7	7	14-260	l0= l при l <= 30 4=30» l >= 35	24	32	35,0	13	35-300	l0= l  при l <= 50 l0 = 46 » l >=55

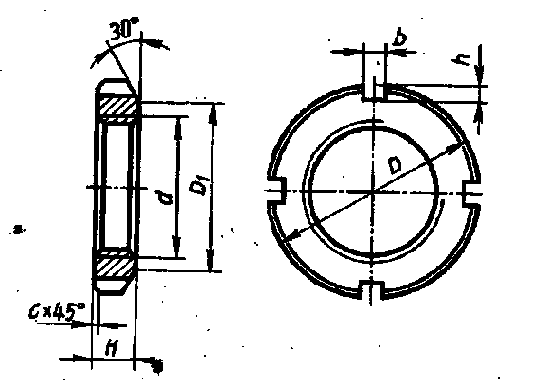

Гайки круглые шлицевые класса точности А (из ГОСТ 11871-88), мм

Примечание:1. * - предпочтительные размеры.

2. Пример условного обозначения гайки с диаметром резьбы d= 64 мм, с мелким шагом и полем допуска резьбы 7H, из углеродистой стали марки 35 (материал группы О5), с покрытием химическим окисным и пропитанным маслом:
"Гайка М64х 2-7Н.05.05 ГОСТ 11871-88"

Резьба, d	D	D1	H	b	h	c<=	Резьба, d	D	D1	H	b	h	c<=
M20xl,5*	34	26	8	6	2	1	М48х1,5*	75	58	12	8	3,5	1
М22х1,5	38	29	10	6	2,5	1	М52х1,5	80	61	12	10	3,5	1
М24х1,5*	42	31	10	6	2,5	1	М56х2,0*	85	65	12	10	4	1,6
М27х1,5	45	35	10	6	2,5	1	М60х2,0	90	70	12	10	4	1,6
М30х1,5*	48	38	10	6	2,5	1	М64х2,0*	95	75	12	10	4	1,6
М33х1,5	52	40	10	8	3	1	М68х2,0	100	80	15	10	4	1,6
М36х1,5*	55	42	10	8	3	1	М72х2,0*	105	85	15	10	4	1,6
М39х1,5	60	48	10	8	3	1	М76х2,0	110	85	15	10	4	1,6
М42х1,5*	65	52	10	8	3	1	М80х2,0*	115	90	15	10	4	1,6
М45х1,5	70	55	10	8	3	1	М85х2,0	120	98	15	10	4	1,6

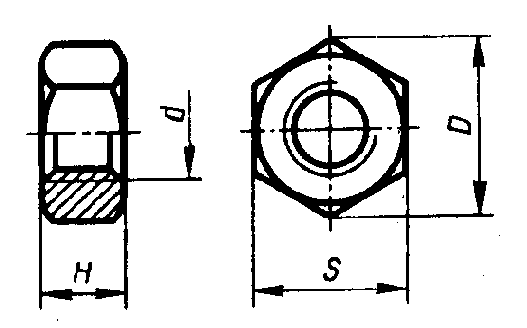

Гайки шестигранные с уменьшенным размером "под ключ" класса точности В (из ГОСТ 15521-70), мм

Примечание:Пример условного обозначения гайки с диаметром резьбы d=12 мм, крупным шагом и полем допуска резьбы 6Н, класса прочности 5: "Гайка M12-6H.S ГОСТ 15521-70"".

d	8	10	12	16	20	24
s	12	14	17	22	27	32
D	13,1	15,3	18,7	23,9	29,6	35
H	6,5	8	10	13	16	19

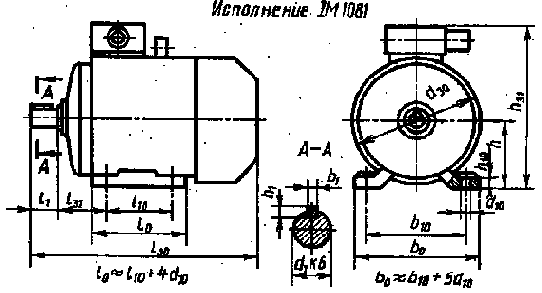

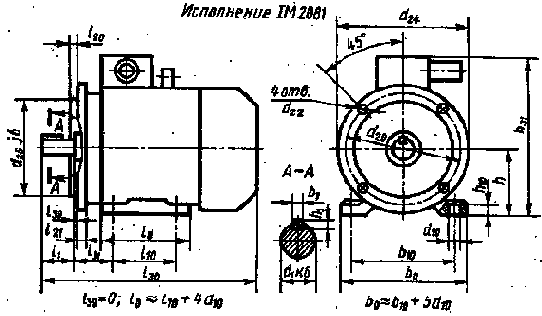

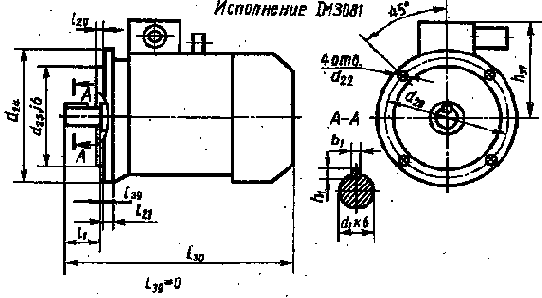

Электродвигатели серии АИР, основные размеры, мм

Тип двигателя	Число полюсов	Исполнение
IM1081, IM2081, IM3081	IM1081	IМ1081 и IM2081
d1	l1	l30	b1	h1	d30	l10	l31	d10	b10	h	h10	h31
71А,В	2, 4, 6, 8	19	40	273	6	6	170	90	45	7	112	71	9	188
80А	22	50	297	190	100	50	10	125	80	10	205
80В	321
90L	24	337	8	7	210	125	56	140	90	11	225
100S	28	60	360	240	112	63	12	160	100	12	247
100L	391	140
112М	2, 4, 6, 8	32	80	435	10	8	246	70	190	112	285
132S	4,6,8	38	460	288	89	216	132	13	325
132М	2,4,6,8	498	178
160S	2	42	110	630	12	334	108	15	254	160	18	385
	4,6,8	48	14	9 .
160М	2	42	660	12	8	210
	4,6,8	48	14	9
180S	2	48	630	14	9	-375	203	121	279	180	20	448
	4	55	16	10
180М	2	48	680	14	9	241
	4,6,8	55	16	10

<

Тип двигателя	Число полюсов	Исполнение
IM2081 и IM3081	IM3081
l20	l21	d20	d21	d24	d25	h37
71А,В	2, 4, 6, 8	3,5	10	165	12	200	130	117
80А	125
80В
90L	4	12	215	15	250	180	135
100S	14	147
100L
112М	2, 4, 6, 8	16	265	300	230	173
132S	4,6,8	5	18	300	19	350	250	193
132М	2,4,6,8
160S	2	15	225
	4,6,8
160М	2
	4,6,8
180S	2	18	350	400	300	260
	4
180М	2
	4,6,8

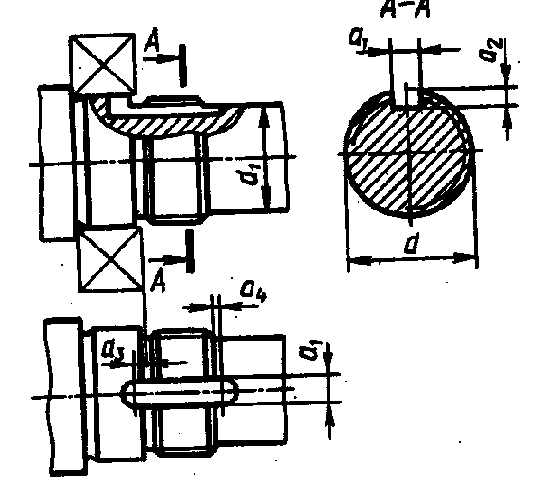

Канавка под язычок стопорной шайбы, мм

Резьба, d	a1	a2	a3	a4	d1	Резьба, d	a1	a2	a3	a4	d1
M20xl,5	6	2	3,5	1,0	16,5	М48х1,5	8	3	5	1,5	44,5
M22xl,5	6	2	3,5	1,0	18,5	M52xl,5	8	3	5	1,5	48,0
М24х1,5	6	2	3,5	1,0	20,5	М56х2,0	8	3	5	1,5	52,0
М27х1,5	6	3	4,0	1,5	23,5	М60х2,0	8	3	6	1,5	56,0
М30х1,5	6	3	4,0	1,5	26,5	М64х2,0	8	3	6	1,5	60,0
M33x1,5	6	3	4,0	1,5	29,5	М68х2,0	8	3	6	1,5	64,0
M36xl,5	6	3	4,0	1,5	32,5	М72х2,0	10	5	6	1,5	68,0
М39х1,5	6	3	4,0	1,5	35,5	М76х2,0	10	5	6	1,5	72,0
М42х1,5	8	3	5,0	1,5	38,5	М80х2,0	10	5	6,	2,0	75,0
М45х1,5	8	3	5,0	1,5	41,5	М85х2,0	10	5	6	2,0	80,0

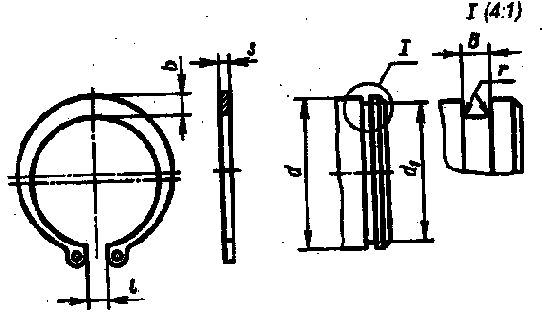

Кольца пружинные упорные плоские наружные эксцентрические (из ГОСТ 13942-86) и канавки для них, мм

Примечание:Пример обозначения кольца для вала d = 30 мм: "Кольцо 30 ГОСТ 13942-86"

Диаметр вала, d	Канавка	Кольцо
d1	B	r	s	b	l	Допускаемая осевая сила, кН
20 22 23 24 25 26 28 29 30	18,6 20,6 21,5 22,5 23.5 24,5 26,5 27,5 28,5	1,4	0,1	1,2	3,2	3	10 11 12 13 14
4	14 16 16 17
32 34	30,2 32,2	4,4	21 22
35 36 37 38 40 42 45 46 48	33 34 35 36 37,5 39,5 42,5 43,5 45,5	1,9	0,2	1,7	4,9	6	26 27 28 29
5,5	38 39 42 43 45
50 52 54 55 56 58 60 62	47 49 51 52 53 55 57 59	2,2	2	6	57 59 61 62 64 66 68 71
6,5
65 68 70 72 75	62 65 67 69 72	2,8	0,3	2,5	74 78 80 82 86
7
8

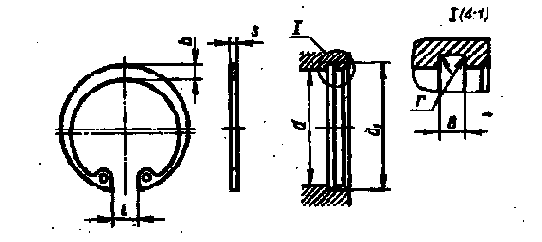

Кольца пружинные упорные плоские внутренние эксцентрические (из ГОСТ 13941-86) и канавки для них, мм

Примечание:. Пример обозначения кольца для отверстия d=50 мм: "Кольцо SO ГОСТ 13941-86"

Диаметр отверстия, d	Канавка	Кольцо
d1	B	r	s	b	l	Допускаемая осевая сила, кН
40	42,5	1,9	0,2	1,7	4,2	12	40
42	44,5	42
45	47,5	14	45
46	48,5	45
47	49,5	4,5	47
48	50,5	48
50	53	60
52	55	5,1	16	62
54	57	64
55	58	66
56	59	67
58	61	69
60	63	72
62	65	74
65	68	78
68	71	81
70	73	6,1	84
72	75	18	86
75	78	89
78	81	2,2	1 2	93
80	83,5	112
82	85,5	114
85	88,5	20	118
88	91,5	123
90	93.5	7,3	125
92	95,5	128
95	98,5	133
98	101,5	137
100	103,5	139
102	106	2,8	0,3	2,5	22	163
105	109	168
108	112	8,5	173
110	114	175
112	116	178
115	119	183
120	124	191
125	129	9,7	198
130	134	24	206

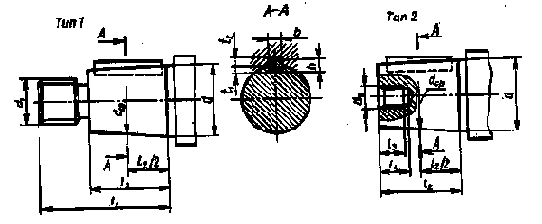

Концы валов конические (из ГОСТ 12081-72), мм

Примечания:1. Размеры l1 и l2 приведены для исполнения 1 -длинные конические концы валов.
2. На концах валов типа 1 должны быть гайки по ГОСТ 5915-70 или ГОСТ 5916-70 и стопорные шайбы - по ГОСТ 13465-77

Номинальный диаметр, d	l1	l2	dср	b	h	t1	t2	d1	d2	l3	l4
20 22	50	36	18,2 20,2	4	4	2,5	1,8	М12х 1,25	М6	9	11,3
25 28	60	42	22,9 25,9	5	5	3,0	2,3	М16х1,5	М8	14	15,7
32 36	80	58	29,1 33,1	6	6	3,5	2,8	М20х1,5	М10 М12 М12 М16 М16 М20 М20 М24	17 20 20 26 26 32 32 36	19,0 22,3 22,3 28,5 28,5 35,0 35,0 39,3
40 45 50 56	110	82	35,9 40,9 45,9 51,9 57,75 65,75 73,5 83,5	10 12 12 14 16 18 20 22	8 8 8 9 10 11 12 14	5,0	3,3	М24х2 М30х2 МЗ6х3 МЗ6х3 М42х3 М48хЗ М56х4 М64х4
5,5 6,0 7,0 7,5 9,0	3,8 4,3 4,4 4,9 5,4
63 71	140	105
80 90	170	130	М30	44	47,9

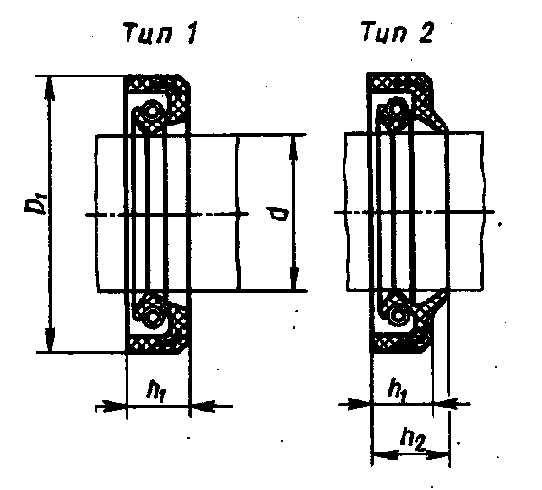

Манжеты резиновые армшрованные для валов (из ГОСТ 8752-79), мм

Примечание:Пример обозначения манжеты типа 1 для вала диаметром d= 50 мм с наружным диаметром D1 = 70 мм из резины 3 группы (на основе нитрильного синтетического каучука): "Манжета 1-50х 70-3 ГОСТ 8752-79"

Диаметр вала, d	D1	h1	h2	Диаметр вала, d	D1	h1	h2
1-й ряд	2-й ряд	1-й и 2-й ряды	1-й ряд	2-й ряд	1-й и 2-й ряды
20	40	35 37 38	8	12	42	62	65 68	10	14
44	—	62
20	42	10	14	44	—	65	10	14
21	37 42	8 10	12 14	45	65	62 70
22	35 42	8	12	48	70	65 72
10	14			72
24	42 45	50		72 75
25	42	40 45 45	8 10	12 14			80	12	16
52	75	72	10	14
26	45	40	8	12			80	12	16
47	10	14	55	80	75	10	14
28	—	45			82	12	16
47	56		—	10	14
50	58		75
30	52	45 47 50			82	12	16
60	85	80 82	10	14
32	58	45 50	62	—	80 82 85 90
35	47 50 55 57
12	16
63 65	90	95	10	14
36	52 55	67	—	90	12	16
68	—	90 95
38	55 60 62
70	95	100	10	14
71	95	—
40	60	55 58 62	75	100	—
102	12	16

Нормальные линейные размеры, мм (из ГОСТ 6636-69)

Примечание: под косой чертой приведены размеры посадочных мест для подшипников качения.

3,2	5,6	10	18	32	56	100	180	320	560
3,4	6,0	10,5	19	34/35	60/62	105	190	340	600
3,6	6,3	11	20	36	63/65	110	200	360	630
3,8	6,7	11,5	21	38	67/70	120	210	380	670
4,0	7,1	12	22	40	71/72	125	220	400	710
4,2	7,5	13	24	42	75	130	240	420	750
4,5	8,0	14	25	45/47	80	140	250	450	800
4,8	8,5	15	26	48	85	150	260	480	850
5,0	9,0	16	28	50/52	90	160	280	500	900
5,3	9,5	17	30	53/55	95	170	300	530	950

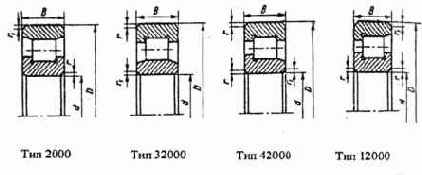

Подшипники радиальные с короткими роликами (ГОСТ 8328-75).

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель). Подшипники, отмеченные знаком “*” выпускаются опытными партиями.

Размеры, мм	Cr, кН	Cor кН	n*10-3 мин-1	Обозначение подшипников
d	D	В	r	r1	2000	12000	32000	42000
20	42	12	1,0	0,5	8,8	9,0	16,0/20,0	2104	-	-	-
30	55	13	м	08	179	15,0	170/15,0	-	-	32106	-
35	62	14	1,5	0,8	21,6	23,0	10,0/13,0	2107	-	32107*	-
40	68	15	1,5	1,0	25,1	28.0	9,5/12,0	-	-	32108*	-
45	75	16	1,5	1,0	31,4	33,5	9,0/11,0	-	-	32109	-
50	80	16	1,5	1,0	30,8	33,5	8,5/10,0	2110	-	32110	-
55	90	18	2,0	1,5	34,7	45,0	7,5/9,0	2111	-	32111	-
65	100	18	2,0	1,5	38,0	50,5	6,3/7,5	2113	-	32113	-
70	110	20	2,0	1,5	56,1	69,0	6,0/7,0	-	-	32114	-
75	115	20	2,0	1,5	58,3	74,5	5,6/6,7	-	12115	32115	-
80	125	22	2,0	1,5	66.0	84,0	5,3/6,3	-	-	32116	-
85	130	22	2,0	1.5	68,2	89,0	5,0/6,0	-	-	32117*	-
90	140	24	2,5	2,0	80,9	107,9	4,8/5,6	-	-	32118	-
95	145	24	2,5	2,0	84,2	112,0	4,5/5,0	-	-	32119	-
20	47	14	1,5	1,0	14,7	13,0	15/18	2204	12204	32204	42204
25	52	15	1,5	1,0	16,8	15,5	12/15	2205	-	32205	-
25	52	15	1,5	1,0	28,6	27,0	12/15	-	-	-	42205А
30	62	16	1,5	1,0	22,4	21,5	10/13	2206	-	32206	42206
35	72	17	2,0	1,0	31,9	31,5	9,0/1 1	2207	12207	32207	42207
40	80	18	2;0	2,0	41,8	43,0	8,5/10	2208	12208	32208	42208
45	85	19	20	70	440	46,0	7 5/9,0	2209	-	32209	42209
50	90	20	2,0	2,0	45,7	49,5	7,0/8,5	2210	12210	32210	42210
55	100	21	2,5	2,0	56,1	61,5	6,3/7,5	2211	12211	32211	42211
60	110	22	2,5	2,5	64,4	77,5	5,6/6,7	2232	12212	32212	42212
65	120	23	2,5	2,5	76,5	86,0	5,3/6,3	2213	12213	32213	42213
70	125	24	2,5	2,5	79,2	92,0	5,0/6,0	2214	12214	32214	42214
75	130	25	2,5	2,5	91,3	114	4,8/5,6	2215	-	32215	42215
80	НО	26	3,0	3,0	106	123	4,5/5,3	2216	-	32216	42216
85	150	28	3,0	3,0	119	141	4,3/5,0	2217	-	-	42217
90	КО	30	3,5	3,5	142	190	3,8/4,5	2218	12218	32218	42218
25	62	17	2,0	2,0	28,6	24,6	9,5/12	2305	-	32305*	-
25	62	17	2,0	2,0	40,2	36,5	9,5/12	-	-	-	42305А
30	72	19	2,0	2,0	36,9	32,5	8,5/10	2306	-	32306	42306
35	80	21	2,5	2,0	44,6	44,0	8/9,5	2307	12307	2307*	42307
40	90	23	2,5	2,5	56,1	53	6,7/8,0	2308	12308	32308	-
40	90	23	2,5	2,5	80,5	78	6,7/8,0	-	-	-	42308А
45	100	25	2,5	2,5	72,1	68,0	6,3/7,5	2309	12309	32309	42309
50	110	27	3,0	3,0	88	85	5,6/6,7	2310	12310	-	-
50	110	27	3,0	3,0	110	104,3	5,6/6,7	-	-	323 10А	42310А
55	120	29	3,0	3,0	102	109,5	5,0/6,0	2311	12311	3231!	4231 1
60	130	31	3,5	3,5	123	125	4,8/5,6	2312	12312	-	42312
65	140	33	3,5	3,5	138	139	4,5/5,3	2313	-	32313	42313
70	150	35	3,5	3,5	151	167	4,0/4,8	2314	-	32314	42314
75	160	37	3,5	3,5	183	182	4,5/5,3	2315	12315	32315	42315
80	170	39	3,5	3,5	190	205	3,6/4,3	2316	12316	32316	42316
85	180	41	4,0	4,0	212	239	3,4/4,0	2317	-	32317	42317
90	190	43	4,0	4,0	242	262	3,2/3,8	2318	12318	32318	42318
45	120	29	3,0	3,0	106	109	5,6/6,7	-	-	12409*	42409
50	130	31	3,5	3,5	130	122,5	5,0/6,0	-	12410	32410	42410
55	140	33	3,5	3,5	142	135,5	4,8/5,6	2411	-	-	42411
60	150	35	3,5	3.5	168	166	4,3/5,0	-	-	32412	42412
65	160	37	3,5'	3,5	183	199	4,0/4,8	2413	-	32413	42413
70	180	42	4,0	4,0	229	255,5	3,6/4,3	-	-	32414	-
75	190	45	4,0	4,0	264	271,5	3,4/4,0	-	-	-	42415
80	200	48	4,0	4,0	303	314	3,2/3,8	2416	12416	32416	-
85	210	52	5,0	5,0	319	357,5	3,0/3,6	-	-	32417	42417
90	225	54	5,0	5,0	385	408	2,8/3,4	-	12418	32418	-
25	52	18	1,5	1,0	22,9	23,0	11/14	2505	-	32505*	42505
30	62	20	1,5	1,0	31,9	34^0	9,5/12	-	-	32506	42506
35	72	23	2,0	1,0	47,3	52,5	8,5/10	-	-	32507	42507
35	72	23	2,0	1,0	59,4	63,0	8,5/10	-	12507А	-	-
40	80	23	20	?0	^6 1	63,0	7 5/9,0	-	-	32508	-
45	85	23	2,0	2,0	59,4	68,5	7,0/8,5	-	-	32509*	-
50	90	23	20	2,0	677	73,0	6 3/7,5	-	-	32510*	-
55	100	25	2,5	2,0	73,7	86,5	6,0/7,0	-	-	32511	42511*
60	110	28	2,5	2,5	93,5	123	5,3/6,3	-	-	32512	-
65	120	31	2,5	2,5	110	138	4,8/5,6	-	-	32513	-
70	125	31	2,5	2,5	117	147,5	4,8/5,6	-	-	32514*	-
70	125	31	2,5	2,5	154	193,5	4,8/5,6	-	2514А*	-	-
75	130	31	2,5	2,5	125	159	4,5/5,3	-	-	32515*	-
80	140	33	3,0	3,0	147	208	4,0/4,8	-	-	32516	42516
85	150	36	3,0	3,0	168	220,5	3,8/4,5	-	-	32517*	-
90	160	40	3,0	3,0	194	271,5	3,6/4,3	-	-	32518	-
95	170	43	3,5	3,5	229	307,5	3,4/4,0	-	-	32519*	-
25	62	24	2,0	2,0	41,8	40,0	9,0/1 1	-	12605	32605	-
30	72	27	2,0	2,0	51,1	47,5	8,0/9,5	-	-	-	42606
35	80	31	2,5	2,0	58,3	62,0	7,0/8,5	-	-	32607	42607
40	90	33	2,5.	2,5	80,9	83,5	6,3/7,5	-	-	32608	-
45	100	36	2,5	2,5	96,8	109,5	5,6/6,7	2609	12609	32609	42609
50	110	40	3,0	3,0	121	131	5,0/6,0	-	-	32610	-
55	120	43	3,0	3,0	138	160,5	4,8/5,6	2611	-	32611*	-
60	130	46	3,5	3,5	168	186,5	4,3/5,0	2612	-	32612	42612
65	140	48	3,5	3,5	190	211,5	4,0/4,8	-	12613	32613	42613
70	150	51	3,5	3,5	212	262	3,8/4,5	2614	-	32614	42614
75	160	55	3,5	3,5	260	328	3,4/4,0	2615	-	32615	42615
80	170	58	3,5	3,5	275	328	3,2/3,8	-	-	32616	42616
85	180	60	4,0	4,0	297	377	3,0/3,6	-	-	32617	-
90	190	64	4,0	4,0	330	393,5	2,8/3/4	-	-	32618	42618

Подшипники роликовые игольчатые однорядные (ГОСТ 4657 - 82).

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель). Подшипники, отмеченные знаком “*” выпускаются опытными партиями.

Размеры, мм	Cr, кН	Cor кН	n*10-3 мин-1	Обозначение
d	D	В	r
17	35	18	0,5	27,0	35,2	6,7/8,5	4074103
20	42	22	1,0	31,7	61,5	6,3/8,0	4074104
25	47	22	1,0	35,0	73,2	5,0/6,3	4074105
30	55	25	1,5	46,8	99,4	4,5/5,6	4074106
35	62	27	1,5	52,1	128,0	4,0/5,0	4074107
40	68	28	1,5	57,9	142,1	3,4/4,3	4074108
45	75	30	1,5	58,8	178,5	3,2/4,0	4074109
50	80	30	1,5	63,0	188,5	2,6/3,2	4074110
55	90	35	2,0	76,7	232,2	2,6/3,2	4074111
60	95	35	2.0	80,4	246,7	2,2/2,8	4074112
65	100	35	2,0	84,5	262,0	2,0/2,6	4074113
70	110	40	2,0	110	368,6	l,8/2,2	4074114
75	115	40	2,0	115	381,3	l,6/2,0	4074115
80	125	45	2,0	120,8	410,5	1,3/1,6	4074116
85	130	45	2,0	124,7	427,7	I.3/l,6	4074117
20	37	30	0,5	33,5	51,0	95/15	4074904
25	42	17	05	26,3	49,8	5,0/6,3	4074905
35	55	20	1,0	39,0	81,1	4,0/5,0	407^1907
60	85	25	1,5	60,8	168,5	3,2/4,0	4074912
65	90	25	1,5	73,1	189,2	2,5/3,2	4074913
75	105	30	1,5	100	259	2,2/2,8	4074915
80	110	30	1,5	83	272,8	2,2/2,8	4074916
85	120	35	2,0	110	365,2	2,0/2,6	4074917
90	125	35	2,0	114,4	391,8	2,0/2,6	4074918
95	130	35	2,0	1I6,6	406,7	1,8/2,2	4074919
100	140	40	2,0	127,0	486,5	l,6/2,0	4074920
20	32	16	0,5	14,5	22,3	10/16	6244804
20	37	30	0,5	33,5	51,0	9,5/15	6244904
25	42	30	0,5	36,6	59,0	8,5/13	6244905
30	47	17	0,5	23,2	35,5	7,5/11	4244906*
45	68	22	1,0	41,5	73,0	5,3/7,5	4244909*
50	72	22	1.0	43,0	80,0	5,0/7,0	4244910
55	80	25	1,5	56,0	100	4.5/6,3	4244911*
70	100	30	1,5	78,0	156	3,6/5,0	4244914

Подшипники роликовые конические

ВНИМАНИЕ!!! Таблица состоит из двух частей: правой и левой! Убедитесь, что Вы просмотрели обе!

Примечания: 1. Предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель). Подшипники, отмеченные знаком “*” выпускаются опытными партиями.
2. Обозначения установочных размеров d1, D1, a1 и а2 см. разд. 1.12

Правая часть

d, мм	Cr, кН	Cor, кН	e	n*10-3, мин-1	Обозначение
20	24,2	27,0	0,37	8,5/1,2	2007104А
25	27,0	32,5	0,43	8,0/11,0	2007105А
30	35,8	44,0	0,43	6,7/9,0	2007106А
35	32,0	42,4	0,27	6,0/8,0	2007107
40	52,8	71,0	0,37	5,3/7,0	2007108А
45	44,0	64,4	0,30	4,8/6,3	2007109
50	60,5	88,0	0,43	4,5/6,0	2007110А*
55	57,0	83,3	0,33	4,0/5,3	2007111
60	82,5	122,0	0,43	3,8/5,0	2007 112А
65	61,0	118,9	0,38	3,4/4,5	2007113
70	77,6	132,0	0,28	3,2/4,3	2007114
75	78,3	138,3	0,30	3,0/4,3	2007115
80	102,0	171,5	0,34	2,6/3,6	2007116
85	140,0	224,0	0,44	2,6/3,6	2007117А
90	168,0	270,0	0,43	2,2/3,2	2007118А
95	149,5	212,l	0,36	2,2/3,2	2007119М
65	45	83,9	0,35	3,8/5,0	2007913А
75	49	99,5	0,42	3,2/4,3	2007915
15	10,5	10,7	0,45	10/14	7202
17	19,0	18,6	0,35	9,0/13	7203А
20	27,5	28,0	0,35	8,0/l 1	7204А
25	30,8	33,5	0,37	7,5/10	7205А
30	40,2	44,0	0,37	6,3/8,5	7206А
35	51,2	56,0	0,37	5,3/7,0	7207А
40	61,6	68,0	0,37	4,8/6,3	7208А
45	50	58,0	0,41	4,5/6,0	7209
50	76,5	91,5	0,43	4,3/5,6	7210А
55	65	80,9	0,41	3,8/5,0	7211
60	99	114	0,40	3,4/4,5	7212А
70	125	156	0,43	3,0/4,0	7214А
75	107	147,7	0,39	2,8/3,8	7213
80	151	183	0,43	2,4/3,4	7216А
85	176	220	0,43	2,2/3,2	7217А
90	194	245	0,43	2,0/3,0	7218А
95	193,2	230,3	0,41	1,9/2,8	7219М
1оо	185	256,7	0,40	l,9/2,8	7220
85	100	128,6	0,25	2,6/3,6	3007117М
25	47,3	56	0,35	6,7/9	3007205
50	114	160	0,40	3,8/5	3007210А
75	209	300	0,43	2,4/3,4	3007215А*
20	34,1	32,5	0,30	8/11	7304А
.  25	44,6	43	0,30	6,7/9	7305А
30	43	49,0	0,34	5,6/7,5	7306
35	72,1	73,5	0.31	5,0/6,7	7307А
40	91,4	102	0,35	4.3/5,6	7308А
45	83	99,7	0,28	4,0/5,3	7309
50	125	140	0.35	3,6/4,8	7310А
55	142	163	0.35	3,2/4,3	7311А
60	128	160,4	0,30	3,0/4,0	7312
6S	194	228	0,30	2,6/3,6	7313А
70	220	260	0,35	2,4/3,4	7314А
75	246	290	0,35	2,2/3,2	7315А
85	230	324,1	0,31	1,9/2,8	7317
90	330	400	0,35	l,8/2,6	7318А
100	290	448,7	0,318	1,7/2,4	7320
30	36,6	47,5	0,36	6,3/8,5	7506
35	53	70,3	0,35	5,3/7,0	7507
40	56	77,4	0,38	4,8/6,3	7508
45	60	80,9	0,42	4,5/6,0	7509
50	82,5	100	0,43	4,3/5,6	7510А
55	106	129	0,40	3,8/5,0	7511А
60	125	160	0,40	3,4/4,5	751 2А
65	119	172,3	0,37	3,0/4,0	7513
70	125	177,6	0.39	2,8/3,8	7514
75	161	212	0,43	2,6/3,6	7515А
80	187	245	0,43	2,4/3,4	7516А
85	212	285	0,43	2,2/3,2	7517А
90	251	340	0,43	2,0/3,0	7518А
95	230	395,6	0,38	1,9/2,8	7519
100	319	440	0,43	1,8/2,6	7520А
20	31,5	37	0,30	7,5/10,0	7604
25	60,5	63	0,30	6,0/8,0	7605А
30	76,5	85	0,31	5,3/7,0	7606А
35	95,2	106	0,31	4,8/6,3	7607А
40	123	150	0,35	4,3/5,6	7608А
45	140	170	0,35	3,6/4,8	7609А
50	172	212	0,35	3,2/4,3	7610AM
55	198	250	0,35	3,0/4,0	7611А
60	229	290	0,35	2,6/3,6	7612А
65	264	335	0,35	2,4/3,4	7613А
70	297	380	0,35	2,2/3,2	7614А
75	336	440	0,35	2,0/3,0	7615А
90	457	610	0,35	1,7/2,4	7618А
100	572	780	0,35	1,6/2,2	7620А
Подшипники с большим углом конуса (15 - 29о)
30	35	43	0,72	5,0/6,3	27306
40	78,2	91,9	0,83	4,0/5,3	27308А
50	106	120	0,83	3,2/4,3	27310НА
55	92	123	0,81	2,8/3.8	27311
60	105	138	0,70	2,6/3,6	27312
65	190	240,4	0,83	2,6/3,6	27313А1
75	150	205,2	0,83	1,8/2,6	27315
85	180	287,8	0,76	1,7/2,4	27317
25	38	40	0,83	5,6/7,5	1027305А
35	61,6	67	0,83	4,5/6,0	1027307А
70	187	220	0,83	2,0/3,0	1027314А

Подшипники роликовые конические однорядные с упорным бортом на наружном кольце (из ГОСТ 27365-87).

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).

Размеры, мм	Cr, кН	Cor, кН	e	n*10-3, мин-1	Обозначение
d	D	D1	T	b	c	H	h	r	r1
15	35	38	11,75	11	9	5,25	2,5	1,0	0,3	10,5	10,7	0,45	10/14	67202
17	40	44	13,25	12	11	4,75	2,5	1.5	0,5	14,0	15,8	0.31	9/13	67203
20	47	51	15,25	14	12	6,25	3,0	1,5	0,5	27,5	28	0,35	8/11	67204А
35	72	77	18,25	17	15	7,25	4,0	2,0	0,8	38,5	45,7	0,37	5,3/6,7	67207
40	80	85	19,75	20	16	7,75	4,0	2,0	0,8	46,5	57,1	0,38	4,8/6,3	67208
50	90	96	24,75	24	20	9,25	4,5	2,0	0,8	82,5	100	0,43	4,3/5,6	67510А
60	ПО	117	29,75	28	24	10,75	5,0	2,5	0,8	125	160	0,40	3,4/4,5	67512А
65	120	127	32,75	31	27	11,75	6,0	2,5	0,8	119	172,3	0,37	2,8/3,8	67513

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).

Размеры, мм	Cr, кН	Cor, кН	e	n*10-3, мин-1	Обозначение
d	D	D1	T	b	c	H	h	r	r1
15	35	38	11,75	11	9	5,25	2,5	1,0	0,3	10,5	10,7	0,45	10/14	67202
17	40	44	13,25	12	11	4,75	2,5	1.5	0,5	14,0	15,8	0.31	9/13	67203
20	47	51	15,25	14	12	6,25	3,0	1,5	0,5	27,5	28	0,35	8/11	67204А
35	72	77	18,25	17	15	7,25	4,0	2,0	0,8	38,5	45,7	0,37	5,3/6,7	67207
40	80	85	19,75	20	16	7,75	4,0	2,0	0,8	46,5	57,1	0,38	4,8/6,3	67208
50	90	96	24,75	24	20	9,25	4,5	2,0	0,8	82,5	100	0,43	4,3/5,6	67510А
60	ПО	117	29,75	28	24	10,75	5,0	2,5	0,8	125	160	0,40	3,4/4,5	67512А
65	120	127	32,75	31	27	11,75	6,0	2,5	0,8	119	172,3	0,37	2,8/3,8	67513

Подшипники роликовые конические радиально-упорные двухрядные (из ГОСТ 6364-8).

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).

Размеры, мм	Cr, Кн	Cor, кН	e	n*10-3, мин-1	Обозначение
d	D	C	T	r	r1
30	62	41	50	1,5	0,5	61,0	94,9	0,36	5,0/6,3	97506
35	72	46	55	2,0	0,8	90,9	141,0	0,35	4,0/5,0	97507
40	80	45	55	2,0	0,8	96,0	154,7	0,38	4,0/5,0	97508
45	85	45	55	2,0	0,8	100	146,8	0,42	4,0/5,0	97509
50	90	45	55	2,0	0,8	105	188,1	0,42	3,2/4,0	97510
55	100	48	60	2,5	0,8	156,4	211,0	0,36	3,2/4,0	97511М
60	ПО	55	65	2,5	0,8	214,3	320,0	0,39	2,8/3,6	97512А
70	125	62	75	2,5	0,8	210,0	351,6	0,39	2,6/3,2	97514
75	130	62	75	2,5	0,8	220,0	369,2	0,41	2,6/3,2	97515
80	140	65	80	3,0	1,0	320,6	450,0	0,40	2,2/2,8	97516А
90	160	78	96	3,0	1,0	320,0	588,9	0,39	2,0/2,6	97518
95	170	90	108	3,5	1,2	390,0	773,5	0,38	1,8/2,4	97519
100	180	92	112	3,5	1,2	547,0	880,0	0,40	1,7/2,2	97520

Подшипники роликовые радиальные

Примечания: 1. Предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).
2. Подшипники типа 113000 имеют посадочное отверстие на вал с конусностью 1:12 (наименьший размер диаметра отверстия равен d)

Размеры, мм	Cr, кН	Cor кН	e	n*10-3 мин-1	Обозначение
d	D	В	r	53000, 3000	1130001
75	160	37	2,1	235	300	0,35	2,4/3,2	533 15Н	-
80	140	33	3,0	176	228	0,23	2,8/3,6	53516	-
90	160	40	3,0	253	340	0,25	2,2/3,O	53518	-
95	170	43	3,5	282	375	0,25	2,2/3,0	53519	-
100	180	46	3,5	311	415	0,25	2,0/2,8	53520	-
40	90	33	2,5	115	122	0,40	4,3/5,3	53608	-
50	110	40	3,0	176	200	0,39	3,4/4,3	53610	-
55	120	43	3,0	199	232	0,38	3,0/3,8	53611	-
60	130	46	3,5	235	280	0,38	2,8/3,6	53612	-
70	150	51	3,5	311	380	0,37	2,2/3,0	536 14Н	-
75	160	55	3,5	345	430	0,36	2,0/2,8	53615	-
80	170	58	3,5	374	455	0,36	1,9/2,6	53616	-
90	190	64	4,0	477	610	0,36	l,8/2,4	53618Н	-
95	200	67	4,0	518	670	0,35	1,7/2,2	53619	-
100	215	73	4,0	610	800	0,35	1,7/2,2	53620	-
40	80	23	2,0	68,4	73,3	0,32	4,5/5,6	3508Н	-
45	85	23	2,0	76,8	77,0	0,29	4,3/5,3	3509	-
70	125	31	2,5	158,4	206,4	0,2	2,6/3,4	3514	-
80	140	33	3,0	192	259,6	0,25	2,2/3,0	3516	113516
85	150	36	3,0	219,6	286	0,25	2,0/2,8	3517	113517
90	160	40	3,0	259,2	349,8	0,27	1,9/2,6	3518	113518
95	170	43	3,5	294	374	0,27	1,9/2,6	3519	-
100	180	46	3,5	330	466,4	0,27	1,8/2,4	3520	113520
40	90	33	2,5	115,9	132,4	0,42	4,3/5,3	3608	113608
45	100	36	2,5	139,1	152,6	0,41	3,8/4,8	3609	-
50	110	40	3,0	173	206	0,42	3,4/4,3	3610	-
55	120	43	3,0	207,4	240,7	0,41	3,0/3,8	3611	-
60	130	46	3,5	239,1	261,1	0,40	2,8/3,6	3612	-
65	140	48	3,5	268,4	289,7	0,37	2,4/3,2	3613	-
70	150	51	3,5	329,4	369,2	0,37	2,2/3,0	3614	-
75	160	55	3,5	366	422,3	0,38	2,0/2,8	3615	113615
80	170	58	3,5	392,0	480	0,36	1,9/2,6	3616Н	113616
85	180	60	4,0	397	481	0,37	1,8/2,4	3617	-
90	190	64	4,0	445,3	550,8	0,47	1,8/2,4	3618	-
100	215	73	4,0	580	713	0,37	l,7/2,2	3620Н	-

Подшипники шариковые радиально-упорные

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).

Размеры, мм	Cr, kH	Cor kH	n*10-3 мин -1	Обозначение
d	D	В	r
95	145	24	2,5	86,8	65.1	5,0/6,3	176119
40	80	18	2,0	47,8	26,6	10/13	176208
55	100	21	2,5	65,4	38,6	8,5/10	176211
60	110	22	2,5	75,4	43,5	7,5/9,5	176212
75	130	25	2,5	101,9	65,9	6,3/8,0	176215
90	160	30	3,0	144,3	92,7	5,0/6,3	176218
100	180	34	3,5	184,6	120,6	4,0/5,0	176220
17	47	14	1,3	20,9	8,5	16/20	176303
20	52	15	2,0	23,1	10,0	14/18	176304
25	62	17	2,0	32,5	14,5	13/16	176305
35	80	21	2,5	52,0	25,0	10/13	176307
40	90	23	2,5	61,4	30,1	8,0/10	176308
45	100	25	2,5	79,8	41,1	8,0/10	176309
50	110	27	3,0	93,3	48,8	6,3/8,0	176310
55	120	29	3,0	107,6	57,3	6,0/7,5	176311
65	140	33	3,5	146,9	83,8	5,0/6,3	176313
85	180	41	4,0	211,9	137,4	3,2/4,0	176317
100	215	47	4,0	276,9	149	2,8/3,6	176320
15	32	9	0,5	7,2	J.25	30/36	126102
40	68	15	1,5	22,1	46	10/13	126108
70	ПО	20	2,0	59,9	41,2	7,5/9,0	126114
95	145	24	2,5	86,8	6S,1	5,0/6,3	126119
45	85	19	2,0	50,3	28,3	9,5/12	126209
50	90	20	2,0	52,8	30,5	8,5/1 1	126210
55	100	21	2,5	65,4	38,6	8,0/10	126211
60	ПО	22	2,5	75,4	44,2	7,5/9,5	126212
65	120	23	2,5	78,0	50,6	7,0/9,0	126213
75	130	25	2,5	101,9	65,9	6,3/8,0	126215
90	160	30	3,0	144,3	93,3	5,0/6,3	126218
100	180	34	3,5	184,6	121,9	4,0/5,0	126220

Примечание: 1. Комплекты подшипников, сдвоенных по схемам О, X и Т, обозначают добавлением слева к обозначению однорядного подшипника соответственно цифр 2, 3 и 4. Например, комплект из двух подшипников 36108К, сдвоенных по схеме О, имеет обозначение 236108К. Характеристики комплектов сдвоенных подшипников см. в разделе 1.15 методичке под редакцией Фомина М. В.
2. Предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).

Размеры, мм	Cr, kH	Cor kH	n*10-3 мин-1	Обозначение	Схемы сдвоенных подшипников
d	D	B	r	r1
а =15°
17	35	10	0,5	0,3	6,76	3,6	36/48	36103К	Т
20	42	12	0	0,5	8,72	5,2	30/40	36104К	О,Х,Т
25	47	12	0	0,5	9,56	6,3	26/36	36105К.	O,T*
30	55	13	0,5	0,8	14,3	8,65	22/32	36106К	O
35	62	14	0,5	0,8	15,6	10,6	20/28	36I07K	O,T
40	68	15	0,5	0,8	16,8	12,2	18/25	36108К.	O,T
45	75	16	0,5	0,8	23,2	16	16/22	36109К	O,T
50	80	16	0,5	0,8	24,5	18,3	15/20	361 10К	T*
55	90	18	2	0	34	25	13/18	361ПК	O,T
60	95	18	2	0	35,5	26,5	12/17	36112К	O,T *
65	100	18	2	0	36	28,5	11/16	36113К	O*,T
70	110	20	2	0	46,8	36	10/16	36114К*	O,T*
75	115	20	2	0	45,5	39	10/15	36115К*	О
80	125	22	2,6	0	58	48	9,0/13	36116К*	T*
90	140	24	2,5	0,2	72	60	7,5/11	36118К	O*,T
17	40	12	1.0	0,5	9,23	4,65	34/45	36203К	О,Х,Т
25	52	15	1,5	0,8	13,5	8	24/34	36205К	O
30	62	16	1,5	0,8	24,2	12	20/30	36206К	T
35	72	17	2	0	39,1	15.6	18/26	36207К	O
40	80	18	2	0	41	20.0	16/22	36208К.	O,T
45	85	19	2	0	42,3	25	15/20	36209К	O,T
50	90	20	2	0	35,5	28,5	14/19	36210К	-
55	100	21	2,5	0,2	55,3	39.1	12/17	36211К	-
80	140	26	93,0	0,5	93	76,9	8,0/12	36216К	-
а =12°
20	47	14	1,5	0,8	15,40	9,00	22/30	36204	О
30	62	16	1,5	0,8	22,0	14,1	16/22	36206	0
40	80	18	2,0	1,0	38,9	26,1	12/17	36208	X
50	90	20	2,0	1,0	43,2	31,7	10/14	36210	O
60	ПО	22	2,5	,2	61,5	46,2	8,5/12	36212	Т
65	120	23	2,5	,2	70,4	54,8	8,0/1 1	36213	Т
70	125	24	2,5	,2	80,2	64,4	7,5/10	36214	O,T
75	130	25	2,5	,2	80,0	67,6	7,1/9,5	36215	T
85	150	28	3,0	,5	104,0	86,4	6,3/8,5	36217	O
90	160	30	3,0	,5	118,0	97,5	5,8/8	36218	-
95	170	32	3,5	2,0	134,0	111,6	5,4/7,5	36219	O
17	47	14	1,5	0,8	15,9	8,05	12/17	36303*	-
40	90	23	2,5	1,2	53,9	36,0	11/15	36308	-
90	190	43	4,0	2.0	174,2	146,4	5,0/7,1	36318	-
а = 25°
40	68	15	1,5	0,8	15,9	11,6	15/20	46108К	O
45	75	16	1,5	0,8	22,0	15,3	14/19	46109К	O*
50	80	16	1,5	0,8	23,2	19,6	13/18	46110К	O
55	90	18	2,0	1,0	32,5	23,6	11/16	46111К	O
60	95	18	2,0	1,0	33,5	25,5	11/16	46112К	O*
65	100	18	2,0	1,0	34,0	27,5	10/15	46113К	O
70	ПО	20	2,0	1,0	44,0	34,5	9,0/13	46114К	O
75	115	20	2,0	1,0	44,0	38,2	8,5/12	46115К	O
80	125	22	2,0	1,0	56,0	45,5	8,0/11	46116К	-
90	140	24	2,5	1,2	68,0	57,0	7,0/10	46118К	-
а = 26°
30	55	13	1,5	0,8	14,5	10,1	11/14	46106	-
35	62	14	1,5	0,8	18,1	12,9	9,5/12	46107*	-
40	68	15	1,5	0,8	18,9	14,1	9,0/1 1	46108	-
45	75	16	1,5	0,8	27,6	17,2	8,0/' 0	46109	-
50	80	16	1,5	0,8	27,1	22,4	7,0/9,0	46110*	-
55	90	18	2,0	1,0	32,6	24,8	6,3/8,5	46111	-
60	95	18	2,0	1,0	37,4	31,1	6,0/7,5	46112	-
70	110	20	2,0	1,0	46,1	36,5	5,0/6,7	46114	-
75	115	20	2,0	1,0	47,3	42,8	4,8/6,3	46115	-
80	125	22	2,0	1,0	59,2	52	4,3/6,0	46116	-
85	130	22	2,0	1,0	57,4	54,1	4,3/5,6	46117	-
90	140	24	2,5	1,2	68.0	57,0	3,8/5,3	46118	-
20	47	14	1,5	0,8	12,5	8,8	13/18	46204	О*
25	52	15	1,5	0,8	13,7	9,6	12/15	46205	X
30	62	16	1,5	0,8	21,9	13,8	10/13	46206	X
35	72	17	2,0	1,0	29,0	19,3	9,0/1 1	46207	T
40	80	18	2,0	1,0	36,8	25,5	8,0/10	46208	T
45	85	19	2,0	1,0	38,7	27,1	7,0/9,0	46209	T
50	90	20	2,0	1,0	40,6	29,3	6,3/8,5	46210	T
55	100	21	2,5	1,2	50,3	37,1	6,0/7,5	46211	Т
60	110	22	2,5	1,2	60,8	44,0	5.3/7,1	46212	T
65	140	33	3,5	2,0	113,0	83,1	4,3/5,8	46213	T
75	130	25	2,5	1,2	78,4	63,3	4,3/5,8	46215	T
80	140	26	3,0	1,5	88,4	75,3	4/5,4,0	46216	О
85	150	28	3,0	1,5	98,0	81,0	3,8/5,0	46217	-
90	160	30	3,0	1,5	114,0	89,7	3,6/4,8	46218	-
17	47	14	1,5	0,8	16,1	8,20	14/19	46303	O
20	52	15	2,0	1,0	17,8	9,9	12/17	46304	-
25	62	17	2,0	1,0	26,9	16,0	10/14	46305	O
30	72	19	2,0	1,0	32,6	20,3	9,0/12	46306	O,T
35	80	21	2,5	1,2	42,6	25,7	8,0/10	46307	O,T
40	90	23	2,5	1,2	50,8	33,6	7,0/9,0	46308	X,T
45	100	25	2,5	1,2	61,4	41,0	6,3/8,5	46309	Х,Т
50	ПО	27	3,0	1,5	71,8	48,8	5,6/7,5	46310	-
55	120	29	3,0	1,5	82,8	58,7	5,0/7.0	46311	T*
60	130	31	3,5	2,0	100,0	72,4	4,8/6,3	46312	Х,Т
65	140	33	3,5	2,0	113,0	83,1	4,3/5,8	46313	X
70	150	35	3,5	2.0	127,0	94,5	4,0/5,3	46314	-
75	160	37	3,5	2,0	131,0	100,1	3,8/5.0	46315	-
80	170	39	3,5	2,0	136,0	109,7	3,6/4,8	46316	T
85	180	41	4,0	2,0	153,4	125,8	3,4/4,5	46317	X*
90	190	43	4,0	2,0	165,0	142,2	3,2/4,3	46318	X
а = 36°
17	40	12	1,0	0,5	10	5,8	14/19	66203	Т*
20	47	14	1,5	0,8	13,4	8,1	11/16	66204*	-
25	52	15	1,5	0,8	14,6	9,4	10/14	66205*	-
30	62	16	1,5	0,8	20,2	13,1	8,5/12	66206	-
35	72	17	2,0	1,0	27,0	18,5	7,5/10	66207	-
40	80	18	2,0	1,0	32,0	22,9	6,7/9,0	66208	-
45	85	19	2,0	1,0	36,9	26,1	6,3/8,5	66209*	-
50	90	20	2,0	1,0	37,5	28,0	5,6/7,5	66210*	о*,х*
55	100	21	2,5	1,2	46,3	35,1	5,3/7,0	66211	-
60	ПО	22	2,5	1,2	56,0	43,7	4,8/6,3	66212	-
75	130	25	2,5	1,2	68,0	60,3	4,0/5,3	66215	-
85	150	28	3,0	1,5	90,0	79,0	3,4/4,5	66217*	-
90	160	30	3,0	1,5	106,0	90,4	3,2/4,3	66218*	-
95	170	32	3,5	2,0	116,0	104,6	3,0/4,0	66219	-
17	47	14	1,5	0,8	17,3	8,38	22/31	66303	-
20	52	15	2,0	,0	18,5	11,0	10/15	66304	-
25	62	17	2,0	,0	25,1	15,6	9,0/12	66305	т
35	80	21	2,5	,2	38,3	24,4	7,0/9,5	66307*	т
40	90	23	2,5	,2	50,5	33,2	6,3/8,5	66308*	-
45	100	25	2,5	,2	59,4	40,5	5,6/7,5	66309	т
55	120	29	3,0	,5	80,5	57,5	4,5/6,3	66311*	о,т*
70	150	35	3,5	2,0	119,0	87,8	3,6/4,8	66314	-
75	160	37	3,5	2,0	128,7	92,2	3,4/4,8	66315*	т
90	190	43	4,0	2,0	160,0	140,9	2,8/3,8	66318	о*,х
95	200	45	4,0	2,0	173,7	141,1	2,6/3,6	66319	-
30	90	23	2,5	1,2	43,8	30	6,5/9,0	66406	т
40	ПО	27	3,0	1,5	72,2	45,8	5,0/7,0	66408	X
45	120	29	3,0	1,5	81,6	51,0	4,8/6,6	66409	т
55	140	33	3,5	2,0	105,0	68,3	4,0/5,5	66411	-
60	150	35	3,5	2,0	125,0	89,8	3,7/5,1	66412	Х,Т
70	180	42	4,0	2,0	152,0	124,8	3,1/4,3	66414	-
90	225	54	5,0	2,5	208,0	188	2,5/3,4	66418	-

<


/td>

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).

Размеры, мм	Cr, kH	Cor kH	n*10-3 мин -1	Обозначение
d	D	В	r
45	85	19	2,0	50,3	28,3	10,0/12,5	116209
55	100	21	2,5	64,4	38,6	8,0/10	116211
65	120	23	2,5	78,0	50,6	6,3/8,0	116213

Подшипники шариковые радиальные

d, мм	Тип подшипника
	60000	80000
15	60202,60302	80102,80202*
17	60203,60303	80103,80203,80303*
20	60104,60204,60304	80104,80204,80304
25	60105,60205	80105,80205
30	60106,60206,60306	80106,80206,80306*
35	60107*,60207,60307	80107,80207,80307*
40	60108,60208,60308	80108,80208,80308
45	60109,60209,60309	80109,80209,80309
50	60110,60210,60310	80110*,80210,80310
55	60111*,60211,60311	80111*,80211,80311*
60	60112*,60212,60312	80112,80212,80312
65	60113,60313	80213,80313*
70	60114*,60214,60314	80114,80214,80314
75	60115*60215	80115*,80215,80315
80	60116,60216	80116,80316
85	-	80217,80317
90	60118*	80118*,80218
95	60319	80319

Примечания: 1. Размеры и характеристики подшипников приведе­ны в табл. 3.1.Например, характеристики подшипников с обозначениями 60211 и 80211 соответствуют характеристи­кам подшипника 211.
2.Подшипники, отмеченные знаком “*” выпускаются опытными партиями.

Подшипники шариковые радиальные однорядные гибкие (из ГОСТ 23179-78)

Размеры, мм	Z	Cr, кН	Cor, кН	n*10-3, мин-1	Обозначение
d	D	В	r	Dw
45	62	9	0,3	5,953	21	10,65	11,98	4,98	809
55	72	11	0,3	7,144	21	13,87	16,83	4,98	811
60	80	13	0,3	7,144	23	15,48	19,25	4,98	812
75	100	15	0,6	9,128	21	22,58	28,69	4,50	815
90	120	18	0,6	11,113	23	34,30	46,60	4,50	818
110	150	24	0,6	14,288	21	51,50	69,00	3,48	822
120	160	24	0,6	14,288	23	53,92	77,00	3,00	824
150	2QO	30	0,6	19,050	23	92,12	134,38	2,52	830
180	240	35	1,0	22,225	23	121,60	182,91	2,52	836
190	250	36	1,1	22,225	23	136,78	212,75	2,52	838
220	300	45	1,5	28,575	23	182,33	302,26	2,52	844
240	320	48	1,5	28,575	23	179,10	307,99	1,98	848
300	400	60	1,5	36,513	23	252,43	502,88	1,98	860
310	420	60	1,5	36,513	23	252,43	502,88	1,98	862
360	480	72	2,1	44,450	23	338,45	731,64	1,98	872

Примечание: Dw и Z - соответственно диаметр и число шариков.

Подшипники шариковые радиальные однорядные (из ГОСТ 8338-75)

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель). Подшипники, отмеченные знаком “*” выпускаются опытными партиями.

Размеры, мм				Cr, кН	Cor кН	n*10-3 мин	Обозначение
d	D	В	r
10	26	8	0,5	4,62	1,96	30/36	100
12	28	8	0,5	5,07	2,36	26/32	101
15	32	9	0,5	5,59	2,85	22/28	102
17	35	10	0,5	6,05	3,25	19/24	103
20	42	12	1,0	9,36	5,0	17/20	104
25	47	12	1,0	11,2	6,5	15/18	105
30	55	13	1,5	13,3	8,3	12/15	106
35	62	14	1,5	15,9	10,2	10/13	107
40	68	15	1,5	16,8	11,6	9,5/12	108
45	75	16	1,5	20,8	14,6	9,0/11	109
50	80	16	1,5	21,6	16,0	8,5/10	110
55	90	18	2,0	28,1	21,2	7,5/9,0	111
60	95	18	2,0	29,6	23,2	6,7/8,0	112
65	100	18	2,0	30,7	25,0	6,3/7,5	113
70	110	20	2,0	37,7	31,0	6,0/7,0	114
75	115	20	2,0	39,7	33,5	5,6/6,7	115
80	125	22	2,0	47,7	40,0	5,3/6,3	116
85	130	22	2,0	49,4	43,0	5,0/6,0	117
90	140	24	2,5	58,5	50,0	4,8/5,6	118
95	145	24	2,5	60,5	54,0	4,5/5,3	119
100	150	24	2,5	60,5	54,0	4,3/5,0	120
10	30	9	1,0	5,90	2,65	24/30	200
12	32	10	1,0	6,89	3,1	22/28	201
15	35	11	1,0	7,80	3,75	19/24	202
17	40	12	1,0	9,56	4,75	17/20	203
20	47	14	14	12,7	6,55	15/18	204
25	52	15	14	14,0	7,8	12/15	205
30	62	16	1,5	19,5	11,2	10/13	206
35	72	17	2,0	25,5	153	9/11	207
40	80	18	2,0	32,0	19,0	8,5/11	208
45	85	19	2,0	33,2	21,6	74/9	209
50	90	20	2,0	35,1	23,5	7/84	210
55	100	21	2,5	43,6	29,0	6,3/7,5	211
60	110	22	2,5	52,0	32,5	6/7	212
65	120	23	2,5	56,0	40,5	5,3/6,3	213
70	125	24	2,5	61,8	45,0	5/6	214
75	130	25	2,5	66,3	49,0	4,8/5,6	215
80	140	26	3,0	70,2	55,0	4,5/53	216
85	150	28	3,0	83,2	64,0	43/5	217
90	160	30	3,0	95,6	73,5	3,8/4,5	218
95	170	32	3,5	108	81,5	3,6/4,3	219
12	37	12	14	9,75	4,65	19/24	301
15	42	13	1,5	11,4	5,4	17/20	302
17	47	14	14	13,5	6,65	16/19	303
20	52	15	2,0	15,9	7,8	13/16	304
25	62	17	2,0	22,5	11,6	11/14	305
30	72	19	2,0	28,1	16,0	9/11	306
35	80	21	2,5	33,2	19,0	8.5/10	307
40	90	23	2,5	41,0	24,0	74/9	308
45	100	25	2,5	52,7	31,5	6,7/8	309
50	110	27	3,0	61,8	38,0	6,3/74	310
55	120	29	3,0	71,5	45,0	5,6/6,7	311
60	130	31	3,5	81,9	52,0	5/6	312
65	140	33	3,5	92,3	60,0	4,8/5,6	313
70	150	35	3,5	104	68,0	44/5,3	314
75	160	37	3,5	114	76,5	43/5,0	315
80	170	39	3,5	124	86,5	3,8/4,5	316
17	62	17	2,0	22,9	11,8	12/15	403
20	72	19	2,0	30,7	16,6	10/13	404*
25	80	21	2,5	36,4	20,4	9,0/11	405
30	90	23	2,5	47,0	26,7	84/10	406
35	100	25	2,5	55,3	31,0	7,0/8,5	407
40	110	27	3,0	63,7	364	6,7/8,0	408
45	120	29	3,0	76,1	45,5	6,0/7,0	409
50	130	31	34	87,1	52,0	5,3/63	410
55	140	33	3,5	100	63,0	5,0/6,0	411
60	150	35	3,5	108	70,0	4,8/5,6	412
65	160	37	3,5	119	78,1	4,5/5,3	413
70	180	42	4,0	143	105	3,8/4,5	414
80	200	48	4,0	163	125	3,4/4,0	416
85	210	52	5,0	174	137	3,2/3,8	417
15	32	8	0,5	5,59	2,85	22/28	7000102
17	35	8	0,5	6,05	3,25	19/24	7000103
25	47	8	0,5	7,61	4,75	14/17	7000105
30	55	9	0,5	Н,2	7,35	12/15	7000106
35	62	9	0,5	12,4	8,15	10/13	7000107
40	68	9	0,5	13,8	9,15	9,5/12	7000108
45	75	10	1,0	15,6	10,8	9/11	7000109
50	80	10	1,0	16,3	11,4	85/10	7000110
55	90	11	1,0	19,5	14,0	74/9	7000111
60	95	11	1,0	19,9	15,0	6,7/8	7000112
65	100	И	1,0	21,2	16,6	6,3/74	7000113
70	НО	13	1,0	28,1	25.0	6/7	7000114
75	115	13	1,0	28,6	27,0	5,6/6,7	7000115
80	125	1,4	1,0	33,2	31,5	53/64	7000116
120	180	19	1,5	61,8	64,0	3,4/4,0	7000124
150	225	24	2,0	92,3	98,0	2,6/3,2	7000130
20	32	4	0,5	1,74	1,18	20/26	7000804
25	37	4	0,5	1,74	1,18	17/20	7000805
30	42	4	0,5	1,82	1,18	15/18	7000806
35	47	4	0,5	1,82	1,18	13/16	7000807
40	52	4	0,5	1,82	1,18	11/14	7000808
55	72	7	0,5	4,69	3,7	8,5/10	7000811
120	150	10	1,5	7,72	4,95	3,8/44	7000824
170	215	14	1,0	28,5	31,5	2,6/3,2	7000834
15	24	5	0,5	146	0,83	28/34	1000802
20	32	7	0,5	2,7	14	19/24	1000804*
25	37	7	0,5	345	2,8	17/20	1000805
30	42	7	0,5	4,49	2,9	15/18	1000806
35	47	7	0,5	4,75	13/16	13/16	1000807
40	52	7	0,5	4,94	3,45	11/14	1000808
60	78	10	0,5	8,71	7,35	7,5/9	1000812
65	85	10	1,0	11,7	9,15	7/8,5	1000813
70	90	10	1,0	12,1	10	6,7/8	1000814
80	100	10	1,0.	12,4	10,8	6/7	1000816
85	110	13	1,5	194	16,6	53/64	1000817*
90	115	13	14	194	17	54/6,3	1000818
95	120	13	14	19,9	17,6	5/6	1000819
105	130	13	1,5	20,8	19,6	4,5/5,3	1000821
110	140	16	1,5	28,1	26,0	4,3/5.0	1000822
120	150	16	1,5	29,1	28,0	3,8/4,5	1000824
140	175	18	2,0	39,0	46,5	3,4/4,0	1000828
150	190	20	2,0	48,8	61,0	3.0/3,6	1000830
160	220	20	2,0	49,4	64,0	2,8/3,4	1000832
170	215	22	2,0	61,8	78,0	2,6/3,2	1000834
180	225	22	2,0	62,4	81,5	2,4/3,0	1000836
200	250	24	2,5	76,1	102	2,2/2,8	1000840
45	58	8	0,5	4,3	2,96	9,5/12	2000809
15	28	7	0,5	4,03	2,04	24/30	1000902
17	30	7	0,5	4,36	2,32	22/28	1000903
20	37	9	0,5	6,55	3,65	18/22	1000904
25	42	9	0,5	7,32	4,0	16/19	1000905
30	47	9	0,5	7,59	4,55	14/17	1000906
35	55	10	1,0	10,4	6,2	11/14	1000907
40	62	12	1,0	13,8	9,3	10/13	1000908
45	68	12	1,0	14,3	8,15	9/11	1000909
55	72	7	0,5	4,69	3,7	8.5/10	7000811
55	80	13	1,5	16,0	11,4	8,0/9,5	1000911
60	85	13	1,5	16,5	12,0	7,5/9	1000912
65	90	13	1,5	17,4	13,4	6,7/8	1000913
75	105	16	1,5	24,3	19,3	6/7	1000915
80	ПО	16	1,5	27,5	20,4	5,6/6,7	1000916
85	120	18	2,0	31,9	30,0	5,3/6,3	1000917
90	125	18	2,0	33,2	31,5	5/6	1000918
95	130	18	2,0	33,8	33,3	4,8/5,6	1000919
100	140	20	2,0	44,9	41,5	4,5/5,3	1000920
105	145	20	2,0	46,5	44,0	4.3/5.0	1000921
ПО	150	20	2,0	46,5	45,0	4,0/4,8	1000922
120	165	22	2,0	55,3	57,0	3,6/4,3	1000924
130	180	24	2,5	65,3	67,0	3,4/4,0	1000926
140	190	24	2,5	66,6	72,0	3,2/3,8	1000928
150	210	28	3,0	88,4	93.0	2,8/3,4	1000930
160	220	28	3,0	92,3	98,0	2,6/3.2	1000932
170	230	28	3,0	93,6	106	2,4/3,0	1000934

Подшипники шариковые радиальные сферические двухрядные (ГОСТ 28428-90)

Примечание: 1. Предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).
2. Подшипники, отмеченные знаком “*” выпускаются опытными партиями.
3. Для подшипников, устанавливаемых на валу с помощью закрепительной втулки, указаны длина втулки и диаметр посадочного отверстия втулки на вал d1.

Размеры, мм						Cr, kH	Cor, kH	n*10-3 мин-1	e	Обозначение подшипников
d	d1	D	B	r	l					1000	11000
17	-	40	12	1,0	-	7,93	2,0	18/22	0,31	1203	-
20	-	47	14	1,5	-	9,95	2,6	15/18	0,27	1204	-
25	20	52	15	1,5	26	12,1	3.3	13/16	0,27	1205	11204
30	25	62	16	1,5	27	15,6	4,7	10/13	0,24	1206	11205
35	30	72	17	2,0	29	15,9	5.2	9,0/1 1	0,23	1207	11206
40	35	80	18	2,0	31	19,0	6,6	8.5/10	0,22	1208	11207
45	40	85	19	2,0	33	21,6	7,5	7,5/9,0	0,21	1209	11208
50	45	90	20	2,0	35	22,9	8,3	7,0/8,5	0,21	1210	11209
55	50	100	21	2,5	37	26,5	10,3	6,3/7.5	0,20	1211	11210
60	55	НО	22	2,5	38	30,2	12,0	5,6/6,7	0,19	1212	11211
65	60	120	23	2,5	40	31,2	13,0	5,3/6.3	0,17	1213	11212
70	-	125	24	2,5	-	34,5	24,3	5,0/6,0	0,18	1214	-
17	-	47	14	1,5	-	12,5	3,1	14/17	0,33	1303	-
20	-	52	15	2,0	-	12,5	3,3	12/15	0,29	1304	-
25	-	62	17	2,0	-	17,8	5.0	9,5/13	0,28	1305	-
30	25	72	19	2,0	31	21,2	6,4	9,0/11	0,26	1306	11305
35	30	80	21	2,5	35	25,1	8,0	7,5/9.0	0,25	1307	11306
40	35	90	23	2,5	36	29.6	9,7	6,7/8,0	0,24	1308	11307
45	40	100	25	2,5	39	37.7	12,8	6,3/7,5	0,25	1309	11308
50	45	ПО	27	3.0	42	43,6	14,5	5,6/6,7	0,24	1310	11309
55	50	120	29	3,0	45	50,7	18,0	5,0/6,0	0,23	1311	11310
60	55	130	31	3,5	47	57,2	21,0	4,5/5,3	0,23	1312	11311
65	60	140	33	3,5	50	61,8	23.3	4,3/5,0	0,23	1313	11312*
70	-	150	35	3,5	-	74,1	28,1	4,0/4,8	0,22	1314	-
20	-	47	18	1,5	-	12,5	3,2	14/17	0,48	1504	-
25	-	52	18	1,5	-	12,4	3,5	11/14	0,43	1505	-
30	25	62	20	1,5	31	15,3	4,6	9,5/12	0,39	1506	11505
35	30	72	23	2,0	35	21,6	6,6	8,5/10	0,37	1507	11506
40	-	80	23	2,0	-	22,5	7,5	7,5/9,0	0,33	1508	-
45	40	85	23	2,0	39	23,4	8.3	7,0/8,5	0,31	1509	11508*
50	45	90	23	2,0	42	23,4	8,7	6,3/7,5	0,28	1510	11509*
60	-	110	28	2,5	-	33,8	13,0	5,3/6,3	0,28	1512	-
65	60	120	31	2,5	50	43,6	16,8	5,0/6,0	0,28	1513	11512
20	-	52	21	2,0	-	18,2	4,6	11/14	0,52	1604	-
25	-	62	24	2,0	-	24,2	6,4	9,5/12	0,47	1605	-
30	-	72	27	2.0	-	31,2	8,7	8,5/10	0,44	1606	-
35	30	80	31	2,5	43	39,7	11,0	7,0/8,5	0,46	1607	11606
40	-	90	33	2,5	-	44,9	13,2	6,3/7,5	0,43	1608	-
45	-	100	36	2,5	-	53,8	16,5	5,6/6,7	0,43	1609	-
50	45	110	40	3,0	55	63,7	19,9	5,3/6,3	6,43	1610	11609
55	-	120	43	3,0	-	76,1	23,6	4,5/5,6	0,41	1611	-
60	55	130	46	3,5	62	87,1	28,1	4,0/5,0	0,40	1612	11611
65	60	140	48	3,5	65	95,6	32,3	3,6/4,5	0,38	1613	11612*
60	-	150	35	3,5	-	78	27,6	3,2/4,0	0,41	1412	-
25	-	47	12	1,0	-	7,5	2,3	15/18	0,20	1105	-
30	-	55	13	1,5	-	9,3	3,2	12/15	0,19	1106	-

Подшипники шариковые упорные одинарные (ГОСТ 7872-89).

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).

Размеры, мм	Cr, kH	Cor kH	n*10-3 мин-1	Обозначение
d	D	H	r
25	37	8	0,5	8,1	15,8	5,0/6,7	1008905
30	42	8	0,5	8,7	18,7	4,8/6,3	1008906
35	47	8	04	8,9	19,7	4,5/6,0	1008907
40	52	9	04	8,0	18,7	4,3/5,6	1008908
60	75	10	0,5	18,1	58,5	3,2/4,3	1008912
75	90	10	04	16,6	55,7	2,8/3,8	1008915
90	105	10	0,5	17,5	65,6	2,2/3,2	1008918
20	35	10	0,5	12,7	21,2	5,6/7,5	8104
25	42	11	1,0	15,9	29,0	4,8/6,3	8105
30	47	11	1,0	16,8	334	4,5/6,0	8106
35	52	12	1,0	17,4	374	4,3/5,6	8107
40	60	13	1,0	23,4	50	3,8/5,0	8108
45	65	14	1,0	24,2	57	3,4/44	8109
50	70	14	1,0	25,5	63	3,2/4,3	8110
55	78	16	1,0	30,7	81,5	2,8/3,8	8111
60	85	17	1,5	35,8	90	2,6/3,6	8112
65	90	18	1,5	37,1	102	2,4/3,4	8113
70	95	18	1,5	38,0	111	2,4/3,4	8114
75	00	19	1,5	44,2	137	2,2/3,2	8115
80	05	19	1,5	44,9	140	2,0/3,0	8116
85	10	19	1,5	46,2	150	2,0/3,0	8117
90	20	22	1,5	59,2	190	1,8/2,6	8118
20	40	14	1,0	22,5	37,5	4,5/6,0	8204
25	47	15	1,0	27,6	50	4,0/5,3	8205
30	52	16	1,0	25,5	47,5	3,6/4,8	8206
35	62	18	1,5	35,1	67	3,0/4,0	8207
40	68	19	1,5	46,8	98	2,8/3,8	8208
45	73	22	1,5	41,0	89	2,6/3,6	8209
50	78	22	1,5	49,4	106	2,4/3,4	8210
55	90	25	1,5	63,7	134	1,9/2,8	8211
60	95	26	1,5	65,0	150	1,9/2,8	8212
65	100	27	1,5	66,3	150	1,8/2,6	8213
70	105	27	1,5	70,0	160	1,8/2,6	8214
75	110	27	1,5	71,5	170	1,7/2,4	8215
80	115	28	1,5	80,0	190	1,7/2,4	8216
85	125	31	1,5	97,5	250	1,6/2,2	8217
90	135	35	2,0	11,9	300	1,5/2,0	8218
25	52	18	1,5	34,5	55	3,4/4,5	8305
30	60	21	1,5	40,3	66,5	2,8/3,8	8306
35	68	24	1,5	49,4	88	2,4/3,4	8307
40	78	26	1,5	61,8	112	2,0/3,0	8308
45	85	28	1,5	76,1	140	1,9/2,8	8309
50	95	31	2,0	88,4	173	1,8/2,6	8310
55	105	35	2,0	112	213	1,6/2,2	8311
60	110	35	2,0	112	213	1,6/2,2	8312
65	11	36	2,0	114	249	1,5/2,0	8313
70	125	40	2,0	135	300	1,4/1,9	8314
75	13	44	2,5	163	360	1,2/1,7	8315
80	14	44	2,5	159	360	1,2/1,7	8316
90	15	50	2,5	199	465	1,0/1,5	8318

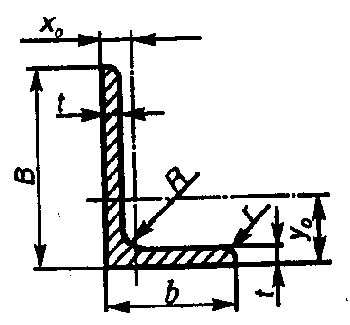

Прокатная угловая неравнополочная сталь (из ГОСТ 8510-93)

Примечания:1. А -площадь поперечного сечения.
2. х0, у0 -расстояние от центра масс до наружных граней полок.
3. Пример обозначения угловой неравнополочной стали профиля 8/5 с толщиной полки t=5 мм марки СтЗ:

Номер профиля	B	b	t	R	r	x0	y0	A, мм2	Масса 1 м, кг
мм
3,2/2	32	20	3 4	3,5	1,2	4,9 5,3	10,8 11,2	149 194	1,17 1,52
4/2,5	40	25	3 4 5	4,0	1,3	5,9 6,3 6,6	13,2 13,7 14,1	189 247 303	1,48 1,94 2,37
4,5/2,8	45	28	3 4	5,0	1,7	6,4 6,8	14,7 15,1	214 280	1,68 2,20
5/3,2	50	32	3 4	5,5	1,8	7,2 7,6	16,0 16,5	242 317	1,90 2,40
5,6/3,6	56	36	4 5	6,0	2,0	8,4 8,8	18,2 18,7	358 441	2,81 3,46
6,3/4,0	63	40	4 5 6 8	7,0	2,3	9,1 9,5 9,9 10,7	20,3 20,8 21,2 22,0	404 498 590 768	3,17 3,91 4,63 6,03
7/4,5	70	45	5	7,5 .	2,5	10,5	22,8	559	4,39
7,5/5	75	50	5 6 8	8,0	2,7	11,7 12,1 12,9	23,9 24,4 25,2	611 725 947	4,79 5,69 7,43
8/5	80	50	5 6	8,0	2,7	11,3 11,7	26,0 26,5	636 755	4,49 5,92
9/5,6	90	56	5,5 6 8	4,0	3,0	12,6 12,8 13,6	29,2 29,5 30,4	786 854 1118	6,17 6,70 8,77
10/6,3	100	63	6 7 8 10	10,0	3,3	14,2 14,6 15,0 15,8	32,3 32,8 33,2 34,0	958 1109 1257 1547	7,53 8,70 9,87 12,14
11/7	110	70	6,5 8	10,0	3,3	15,8 16,4	35,5 36,1	1145 1393	8,98 10,93
12,5/8	125	80	7 8 10 12	11,0	3,7	18,0 18,4 19,2 20,0	40,1 40,5 41,4 42,2	1406 1598 1970 2336	11,04 12,58 15,47 18,34

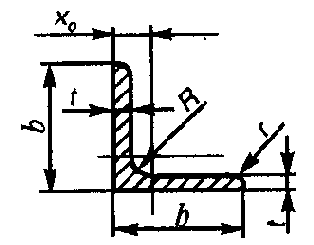

Прокатная угловая равнополочная сталь (из ГОСТ 8509-93)

Примечание: 1.А - площадь поперечного сечения.
2. х0 - расстояние от центра масс до наружной грани попки.
3. Пример обозначения угловой равнополочной стали профиля 5 с толщиной полки t=4 мм высокой точности прокатки (А) марки Ст 3 сп, категории 2:

Номер профиля	b	t	R	r	x0	А, мм2	Масса 1 м, кг
мм
3	30	3 4	4,0	1,3	8,5 8,9	174 227	1,36 1.78
3,2	32	3 4	4,5	1,5	8,9  9,4	186 243	1,46 1,.91
3,5	35	3 4 5	4,5	1,5	9,7 10,1 10,5	204 267 328	1,60 2,10 2,58
4	40	3 4 5	5,0	1,7	10,9 11,3 11.7	235 308 379	1,85 2,42 2,98
4,5	45	3 4 5	5,0	1,7	12,1 12,6 13.0	265 348 429	2,08 2,73 3,37
5	50	3 4 5 6	5,5	. 1,8	13,3 13,8 14,2 14.6	296 389 480 569	2,32 3,05 3,77 4,47
5,6	56	4 5	6,0	2,0	15,2 15.7	438 541	3,44 4,25
6,3	63	4 5 6	7,0	2,3	16,9 17,4 17.8	496 613 728	3,90 4,81 5,72
7	70	4,5 5 6 7 8	8,0	2,7	18,8 19,0 19,4 19,9 20.2	620 686 815 942 1067	4,87 5,38 6,39 7,39 8,37
7,5	75	5 6 7 8 9	9,0	3,0	20,2 20,6 21,0 21,5 21.8	739 878 1015 1150 1283	5,80 6,89 7,96 9,02 10.07
8	80	5,5 6 7 8	9,0	3,0	21,7 21,9 22,3  22.7	863 938 1085 1230	6,78 7,36 8,51 9.65
9	90	6 7 8 9	10,0	3,3	24,3 24,7 25,1  25.5	1061 1228 1393 1560	8,33 9,64 10,93 12,20
10	100	6,5 7 8 10 12 14 16	12,0	4,0	26,8 27,1 27,5 28,3 29,1 29,9 30.6	1282 1375 1560 1924 2280 2628 2968	10,06 10,79 12,25 15,10 17,90 20,63  23,30
11	110	1 7-8	12,0	4,0	29,6 30.0	1515 1720	11,89 13.50
12,5	125	8 9 10 12 14 16	14,0	4,6	33,6 34,0 34,5 35,3 36,1 36,8	1969 2200 2433 2889 3337 3777	15,46 17,30 19,10 22,68 26,20 29,65

Размеры канавок под упорное пружинное кольцо

Размеры, мм.
D	D1	r	r1	a	c
35	33,2	1	0,5	2,05	0,3
40	38,1	1	0,5	2,05	0,3
47	44,6	1,5	0,5	2,45	0,3
52	49,7	2	2	2,45	0,3
55	52,6	1,5	1,5	2,08	1,3
62	59,6	2	2	3,25	0,9
68	64,8	1,5	1,5	2,49	1,9
72	68,8	2	2	3,25	1,9
80	76,8	2,5	2,5	3,25	1,9
85	81,1	2	0,8	3,25	1,9
90	86,8	2,5	0,8	3,25	2,7
100	96,8	2,5	0,8	3,25	2,7
115	111,8	2	0,8	2,87	2,7
120	115,2	2,5	0,8	4,05	3,1
130	125,2	3,5	0,8	4,05	3,1
140	135,2	3,5	0,8	4,9	3,1
150	145,2	3,5	0,8	4,9	3,1

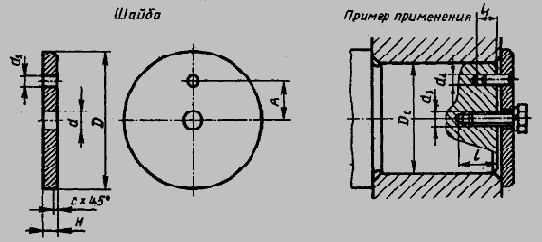

Шайбы концевые (из ГОСТ 14734-69), мм

Примечание:1. * -болт по ГОСТ 7798-70.
2. ** -штифт по ГОСТ 3128-70.

Пример условного обозначения концевой шайбы D = 50 мм: "Шайба 7019-0631 ГОСТ 14734-69"".

Обозначение шайбы	D	H	A	d1	d2	c	D0	d3	d4	l	l1	Болт*	Штифт**
7019—0623	32	5	9	6,6	4,5	1,0	24—28	М6	4К7	18	12	М6х16	4m6 x 12
7019—0625	36	10	28—32
7019—0627	40	10	32—36
7019—0629	45	12	36—40
7019—0631	50	16	40—45
7019—0633	56	16	45—50
7019—0635	63	6	20	9,0	5,5	1,6	50—55	М8	5К7	22	16	М8х20	5m6 х 16
7019—0637	67	20	55—60
7019—0639	71	25	60—65
7019—0641	75	25	65—70
7019—0643	85	28	70—75

Шайбы пружинные (из ГОСТ 6402-70)

Примечание:Пример условного обозначения пружинной шайбы для болта, винта, шпильки диаметром резьбы 12 мм из стали 65Г: "Шайба 12 65Г ГОСТ 6402-70".

Номинальный диаметр резьбы болта, винта, шпильки	d	s=b	Номинальный диаметр резьбы болта, винта, шпильки	d	s=b
6 8 10 12	6,1 8,2 10,2 12,2	1,4 2,0 2,5 3,0	16 20 24	16,3 20,5 24.5	3,5 4,5 5,5

Шайбы стальные уплотнительные, мм

Диаметры подшипника	Общие, размеры	Исполнение I	Исполнение II
d	D	s	h	D1	d	d1	d2	D	D2
20	47	0,3	2	41,2	20	29	25,7	47	37
52	44,8	33	27,2	52	40
25	52	47	25	36	31,5	52	42
62	2,5	54,8	40	32,2	62	47
30	62 72	56,2  64,8	30	44 48	36,3 37,2	62 72	47  56
35	72  80	64,8 70,7	35	48 54	43 45	72  80	56  65
40	80  90	3	72,7 80,5	40	57 60	48 51	80 90	62  70
45	85 100	77,8 90,8	45	61 75	53  56	85 100	68  80
50	90 110	82,8 98,9	50	67 80	57,5 62	90 110	73  86
55	100 120	90,8 108,0	55	75 89	64,5 67	100 120	80  93
60	110 130	100,8 117,5	60	85  95	70 73	110 130	85 102
65	120	110,5 127,5	65	90 100	74,5 76,5	120 140	95 110
140	0,5	3,5
70	125	0,3	115,8 137,0	70	95 110	79,5  82,6	125 150	102 120
150	0,5
75	130 160	120,5  147,0	75	100  110	85 87,2	130 160	105 115

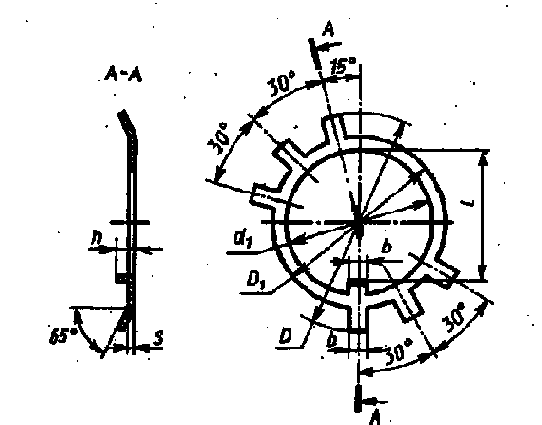

Шайбы стопорные многолапчатые (из ГОСТ 11872-89), мм

Примечание: Пример обозначения шайбы для гайки круглой шлицевой с резьбой М64 х 2, из стали марки 08 кп, с покрытием химическим окисным и пропитанным маслом: "Шайба 64.O8кп.05 ГОСТ 11872-89"

Резьба, d	d1	D	D1	l	b	h	s	Резьба, d	d1	D	D1	l	b	h	s
М20х1,5	20,5	36	27	17	4,8	4	1,0	М48х1,5	48,5	77	60	45	7,8	5	1,6
M22xl,5	22,5	40	30	19	4,8	4	1,0	М52х1,5	52,5	82	65	49	7,8	6	1,6
М24х1,5	24,5	44	33	21	4,8	4	1,0	М56х2,0	57,0	87	70	53	7,8	6	1;6
М27х1,5	27,5	47	36	24	4,8	5	1,0	М60х2,0	61,0	92	75	57	7,8	6	1,6
МЗ0х1,5	30,5	50	39	27	4;8	5	1,0	М64х2,0	65,0	98	80	61	7,8	6	1,6
МЗЗх1,5	33,5	54	42	30	5,8	5	1,6	М68х2,0	69,0	102	85	65	9,5	7	1,6
МЗ6х1,5	36,5	58	45	33	5,8	5	1,6	M72х2,0	73,0	107	90	69	9,5	7	1,6
M39xl,5	39,5	62	48	36	5,8	5	1,6	М76х2,0	77,0	112	95	73	9,5	7	1,6
М42х1,5	42,5	67	52	39	5,8	5	1,6	М80х2,0	81,0	117	100	76	9,5	7	1,6
М45х1,5	45,5	72	56	42	5,8	5	1,6	М85х2,0	86,0	122	105	81	9,5	7	1,6

Шпильки классов точности А и В (из ГОСТ 22032-76 - ГОСТ 22039-76), мм

Примечание:Размер l от 60 до 150 мм брать из ряда чисел: 60, 65, 70, 75, 80, 85\90, 100, 110, 120, 130, 140, 150.

Пример условного обозначения шпильки с ввинчиваемым концом длиной 1,25d, диаметром резьбы d= 16 мм, крупным шагом и полем допуска резьбы 6g, длиной l=120 мм, класса прочности 5.8: "Шпилька М16-6g x 120.58 ГОСТ 22034-76"

d	8	10	12	16	20
l1	8;10;14;16	10;12;16;20	12;15;20;24	16;20;25;32	20;25;32;40
l	l0
16	10	8	—	—	—
20	14	12	—	—	—
25	19	17	16	—	—
30	22	22	21	—	—
35	22	26	24	23	—
40	22	26	30	28	25
45	22	26	30	33	30
48	22	26	30	38	33
50	22	26	30	38	35
55	22 .	26	30	38	40
60—150	22	26	30	38	46

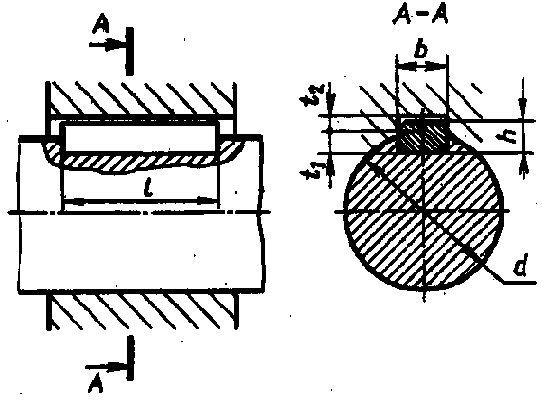

Шпонки призматические (из ГОСТ 23360-78)

Примечание:. 1. Длину l (мм) призматической шпонки выбирают из ряда: 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40,45, 50, 56, 63, 70, 80, 90,100,110,125,140, 160, 180,200, 220, 250,280.

2. Пример обозначения шпонки с размерами b = 18 мм, h = 11 мм, l= 80 мм: "Шпонка 18 х 11 х 80 ГОСТ 23360-78"

Диаметр вала, d	Сечение шпонки	Фаска у шпонки s	Глубина паза	Длина l
b	h	вала  t1	ступицы  t2
Св. 12 до 17 » 17 » 22 » 22 » 30 » 30 » 38 » 38 » 44 » 44 » 50 » 50 » 58 » 58 » 65 » 65 » 75 » 75 » 85 » 85 » 95	5 6 8 10 12 14 16 18 20 22 25	5 6 7 8 8 9 10 11 12 14 14	0,25—0,4 0,4—0,6 0,6—0,8	3 3,5 4 5 5 5,5 6 7 7,5 9 9	2,3 2,8 3,3 3,3 3,3 3,8 4,3 4,4 4,9 5,4 5,4	10—56 14—70 18—40 22—110 28—140 36—160 45—180 50—200 56—220 63—250 70—280

Штифты цилиндрические (из ГОСТ 3128-70), мм

Примечание:. I. Длину l (мм) штифта выбирают из ряда: 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100.
2. Предельные отклонения диаметра d - по m6 (h8, h11).

Пример условного обозначения цилиндрического штифта d=10мм, l=60мм: "Штифт 10 х 60 ГОСТ 3128-70"

d	6	8	10	12	16
с 1	1,2 10—110	1,6 14—140	2 16—140	2,5 20—140	3 25—140

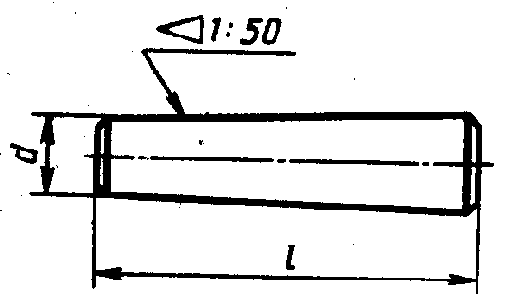

Штифты конические (из ГОСТ 3129-70), мм

Примечание:Размер l в заданных пределах брать из ряда чисел, приведенных в табл. 24.35.

Пример условного обозначения конического штифта d= 10 мм, l = 50 мм: "Штифт 10 х 50 ГОСТ 3129-70"

d	6	8	10	12
l	20—100	22—120	26—180	32—220

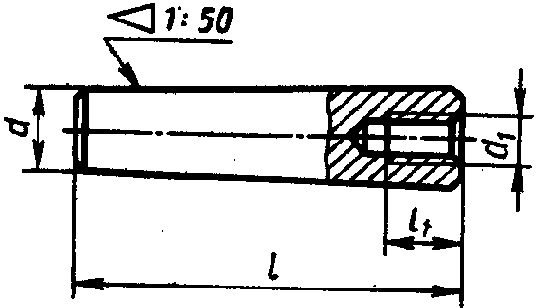

Штифты конические с внутренней резьбой (из ГОСТ 9464-79), мм

Примечание:Размер l в заданных пределах брать из ряда чисел, приведенных в табл. 24.35.

Пример условного обозначения конического штифта с внутренней резьбой и размерами d = 10 мм, l = 60 мм:
"Штифт 10 х 60 ГОСТ 9464-79"

d	6	8	10	12
d1 l1 l	М4 6 18—80	М5 8 22—100	М6 10 26—120	М8 12 32—160

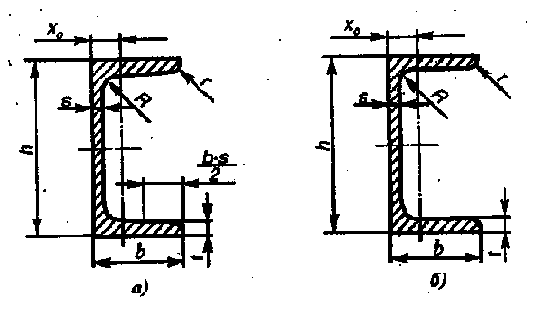

Швеллеры стальные горячекатаные (из ГОСТ 8240-89)

Примечания: 1. Швеллеры изготовляют с уклоном внутренних граней 4...10 % (а) не параллельными гранями полок (б).
2. А -площадь поперечного сечения.
3. х0 - расстояние от центра масс до наружной грани стенки. 4. Пример обозначения швеллера профиля 12 с уклоном внутренних граней полок из стали СтЗ:

то же, с параллельными, гранями полок

Номер профиля	h	b	s	t	R	r	x0	А, мм 2	Масса 1 м, кг
мм
5	50	32	4,4	7,0	6,0	2,5	11,6	616	4,84
6,5	65	36	4,4	7,2	6,0	2,5	12,4	751	5,90
8	80	40	4,5	7,4	6,5	2,5	13,1	898	7,05
10	100	46	4,5	7,6	7,0	3,0	14,4	1090	8,59
12	120	52	4,8	7,8	7,5	3,0	15,4	1330	10,4
14	140	58	4,9	8,1	8,0	3,0	16,7	1560	12,3
16	160	64	5,0	8,4	8,5	3,5	18,0	1810	14,2
18	180	70	5,1	8,7	9,0	3,5	19,4	2070	16,3
20	200	76	5,2	9,0	9,5	4,0	20,7	2340	18,4
22	220	8'2	5,4	9,5	10,0	4,0	22,1	2670	21,0
24	240	90	5,6	10,0	10,5	4,0	24,2	3060	24,0
27	270	95	6,0	10,5	11,0	4,5	24,7	3520	27,7
30	300	100	6,5	11,0	12,0	5,0	25,2	4050	31,8
33	330	105	7,0	11,7	13,0	5,0	25,9	4650	36,5
36	360	110	7,5	12,6	14,0	6,0	26,8	5340	41,9
40	400	115	8,0	13,5	15,0	6,0	27,5	6150	48,3

Соединения шлицевые эвольвентные (из ГОСТ 6033-80)

Модуль m, мм	Номинальный диаметр D, мм
20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
Число зубьев z
1,25	14	18	22	26	30	34	38
2,0				.16	18	21	24	26	28	31	34	36	38
3,0								17	18	20	22	24	25	27	28	30	32
5,0														15	16	18	18

Соединения шлицевые прямобочные (из ГОСТ 1139-80)

Основные параметры	d, мм
18	21	23	26	28	32	36	42	46	52	56	62	72	82	92	102
Легкая серия
D, мм	—	—	26	30	32	36	40	46	50	58	62	68	78	88	98	108
z	—	—	6	6	6	8	8	8	8	8	8	8	10	10	10	10
b, мм	—	—	6	6	7	6	7	8	9	10	10	12	12	12	14	16
f, мм			0,3	0,3	0,3	0,4	0.4	0.4	0.4	0,5	0,5	05	05	05	OS	05
Средняя серия
D, мм	22	25	28	32	34	38	42	48	' 54	60	65	72	82	92	102	112
z	6	6	6	6	6	8	8	8	8	8	8	8	10	10	10	Ю
b, мм	5	5	6	6	7	6	7	8	9	10	10	12	12	12	14	16
f, мм	0,3	0,3	0,3	04	04	04	04	04	OS	05	05	05	0.5	0,5	0,5	0,5
Тяжелая серия
D, мм	23	26	29	32	35	40	45	52	56	60	65	72	82	92	102	115
z	10	10	10	10	10	10	10	10	10	16	16	16	16	20	20	20
b, мм	3	3	4	4	4	5	5	6	7	5	5	6	7	6	7	8
f, мм	0,3	0,3	0,3	0,4	0,4	0,4	0,4	0,4	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5

Технические данные двигателей серии АИР (тип/асинхронная частота вращения, мин-1 )

Мощность Р, кВт	Синхронная частота, мин-1
	3000	1500	1000	750
0,37	—	—	71А6/915	—
0,55	—	71А4/1357	71В6/915	—
0,75	71А2/2820	71В4/1350	80А6/920	90LA8/705
1,1	71В2/2805	80А4/1395	80В6/920	90LB8/715
1,5	80А2/2850	80В4/1395	90L6/925	100L8/702
2,2	80В2/2850	90L4/1395	100L6/945	112МА8/709
3	90L2/2850	100S4/1410	112МА6/950	112МВ8/709
4	100S2/2850	100L4/1410	112МВ6/950	132S8/716
5,5	100L2/2850	112М4/1432	132S6/960	132М8/712
7,5	112М2/2895	132S4/1440	132М6/960	160S8/7273
11	132М2/2910	132М4/1447	160S6/9704	160М8/7273
15	160S2/29101	160S4/14552	160М6/9705	180М8/731
18,5	160М2/29101	160М4/14552	180М6/9803	—
22	180S2/29191	180S4/14623	—	—
30	180М2/29251	180М4/14701	—	—

Примечание:. 1. Отношение максимального вращающего момента к номинальному Tmax/T= 2,2; для отмеченных знаками: 1 - Tmax/T= 2,7; 2 - Tmax/T= 2,9; 3 - Tmax/T= 2,4; 4 - Tmax/T= 2,5;5 - Tmax/T= 2,6.

2. Пример обозначения двигателя: "Двигатель АИР10012 ТУ 16-525.564-84""

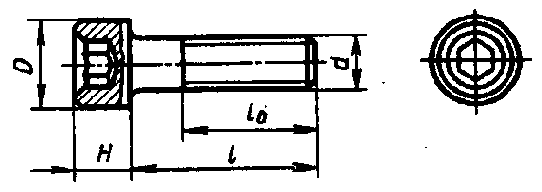

Винты с цилиндрической головкой

Примечание: Размер l в указанных пределах брать из ряда чисел, приведенного в табл. 24.39.

Пример условного обозначения винта с диаметром резьбы d = 10 мм, с полем допуска резьбы 6g, длиной l = 60 мм, класса прочности 6.8: "Винт M10-6g x 60.68 ГОСТ 11738-84".

d	D	H	l	l0	d	D	H	l	l0
6 8 10	10 13 16	6 8 10	10—60 12—80 14—100	l0= l  при l <= 20 l0 = 24 » l >= 25 l0= l  при l <= 25 l0 = 28 » l >= 30 l0= l  при l <= 30 l0 = 32 » l >= 35	12 16  20	18 24 30	12 16 20	20—130 25—160 30—220	l0= l  при l <= 30 l0 = 36 » l >= 40 l0= l  при l <= 40 l0 = 22 » l >= 45 l0= l  при l <= 50 l0 = 22 » l >= 55

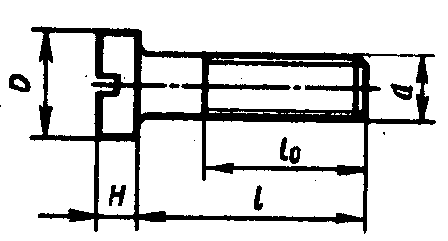

Винты с цилиндрической головкой классов точности А и В (из ГОСТ 1491-80), мм

Примечание:. 1. Размер l в указанных пределах брать из ряда чисел, приведенного в табл. 24.39.
2. Винты со стержнем длиной менее длины l0 резьбы изготовляют с резьбой по всей длине стержня.
3 * - предпочтительная длина резьбы.

Пример условного обозначения винта с цилиндрической головкой класса точности В, диаметром резьбы d=12 мм, с крупным шагом и полем допуска резьбы 6g, длиной l=65 мм, длиной резьбы l0=46 мм, класса прочности 5.6, с цинковым покрытием 01 толщиной 6 мкм, хроматированным: "Винт B.M12-fg х 65-46.56.016 ГОСТ 1491-80"

d	D	H	l	l0	d	D	H	l	l0
6	10	3,9	8—60	28*; 18	12	18	7	18—100	46*; 30
8	13	5	12—80	34*; 22	16	24	9	30—100	58*; 38
10	16	6	18-100	40*; 26	20	30	11	40—120	70*; 46

Значение основных отклонений отверстий, мкм (из ГОСТ 25346-89)

Интервалы размеров, мм	Обозначение основного отклонения
	Нижнее отклонение ЕL							Верхнее отклонение ЕS
	C	D	E	F	G	H	Js	K		M		N		от P до T	P	R	S	Т	delta, мкм
	Квалитеты
	все							до 8	св. 8	до 8	св.8	до 8	св.8	До 7	св.7				5	6	7	8
св. 3 до 6	+70	+30	+20	+10	+4	0	± IT/2	-1+delta	-	-4+ delta	-4	-8+ delta	0	***	-12	-15	-19	-	1	3	4	6
»6»10	+80	+40	+25	+13	+5	0		-1+ delta	-	-6+ delta	-6	-10 + delta	0		-15	-19	-23	-	2	3	6	7
»10»14	+95	+50	+32	+16	+6	0		-1+ delta	-	- 7+ delta	-7	-12 + delta	0		-18	-23	-28	-	3	3	7	9
»14»18
»18»24	+110	+65	+40	+20	+7	0		-2+ delta	-	-8+ delta	-8	-15 + delta	0		-22	-28	-35	-	3	4	8	12
»24»30																		-41
»30»40	+120	+80	+50	+25	+9	0		-2+ delta	-	-9+ delta	-9	-17 + delta	0		-26	-34	-43	-48	4	5	9	14
»40»50	+130																	-54
»50»65	+140	+100	+60	+30	+10	0		-2+ delta	-	-11 + delta	-11	-20 + delta	0		-32	-41	-53	-66	5	6	11	16
»65»80	+150															-43	-59	-75
»80»100	+170	+120	+72	+36	+12	0		-3+ delta	-	- 13 + delta	-13	-23 + delta	0		-37	-51	-71	-91	5	7	13	19
»100»120	+180															-54	-79	-104
»120»140	+200	+145	+85	+43	+14	0		-3+ delta	-	-15 + delta	-15	-27 + delta	0		-43	-63	-92	-122	6	7	15	23
»140»160	+210															-65	-100	-134
»160»180	+230															-68	- 108	-146
»180»200	+240	+170	+100	+50	+15	0		-4+ delta	-	-17 + delta	-17	-31 + delta	0		-50	-77	-122	-166	6	9	17	26
»200»225	+260															-80	-130	-180
»225»250	+280															-84	-140	-196

Значения допусков, мкм (из ГОСТ 25346-39)

Интервал размеров, мм	Квалитет
3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
Св. 3 до 6	2,5	4	5	8	12	18	30	48	75	120	180	300	480	750	1200
» 6 » 10	2,5	4	6	9	15	22	36	58	90	150	220	360	580	900	1500
» 10 » 18	3	5	8	11	18	27	43	70	110	180	270	430	700	1100	1800
» 18 » 30	4	6	9	13	21	33	52	84	130	210	330	520	840	1300	2100
» 30 » 50	4	7	11	16	25	39	62	100	160	250	390	620	1000	1600	2500
» 50 » 80	5	8	13	19	30	46	74	120	190	300	460	740	1200	1900	3000
» 80 » 120	6	10	15	22	35	54	87	140	220	350	540	870	1400	2200	3500
» 120 » 180	8	12	18	25	40	63	100	160	250	400	630	1000	1600	2500	4000
» 180 » 250	10	14	20	29	46	72	115	185	290	460	720	1150	1850	2900	4600
» 250 » 315	12	16	23	32	52	81	130	210	320	520	810	1300	2100	3200	5200
» 315 » 400	13	18	25	36	57	89	140	230	360	570	890	1400	2300	3600	5700
» 400 » 500	15	20	27	40	63	97	155	250	400	630	970	1550	2500	4000	6300

Значения допусков t, мм (из ГОСТ 25670-83)

Класс точности	Интервал размеров, мм
До З	Св. 3 до 6	Св. 6 до 30	Св. 30 до 120	Св. 120 до 315	Св. 315 до 1000
Точный t1	0,1	0,1	0,2	0,3	0,4	0,6
Средний t2	0,2	0,2	0,4	0,6	1,0	1,6
Грубый t3	0,3	0,4	1,0	1,6	2,4	4,0
Очень грубый t4	0,3	1,0	2,0	3,0	4,0	6,0

Значения основных отклонений валов, мкм (из ГОСТ 25346-89)

ВНИМАНИЕ!!! Таблица состоит из двух частей: правой и левой! Убедитесь, что Вы просмотрели обе!

Левая часть

Интервалы размеров, мм	Обозначение основного отклонения
Верхнее отклонение es	Нижнее отклонение еi
c	d	e	f	g	h	js	k	m	n	p
Квалитеты
все	4-7	св. 7	все
св. 3 до 6	-70	-30	-20	-10	-4	0	±IT/2	+1	0	+4	+8	+12
»6 »10	-80	-40	-25	-13	-5	0	+1	0	+6	+10	+15
» 10 »14	-95	-50	-32	-16	-6	0	+1	0	+7	+12	+18
» 14 »18
» 18 » 24	-110	-65	-40	-20	-7	0	+2	0	+8	+15	+22
» 24 » 30
» 30 » 40	-120	-80	-50	-25	-9	0	+2	0	+9	+17	+26
» 40 » 50	-130
» 50 » 65	-140	-100	-60	-30	-10	0	+2	0	+11	+20	+32
»65»80	-150
» 80» 100	-170	-120	-72	-36	-12	0	+3	0	+13	+23	+37
» 100 » 120	-180
» 120 » 140	-200	-145	-85	-43	-14	0	+3	0	+15	+27	+43
» 140 » 160	-210
» 160 » 180	-230
» 180 » 200	-240	-170	-100	-50	-15	0	+4	0	+17	+31	+50
» 200 » 225	-260
» 225 » 250	-280

ВНИМАНИЕ!!! Таблица состоит из двух частей: правой и левой! Убедитесь, что Вы просмотрели обе!

Правая часть

Интервалы размеров, мм	Обозначение основного отклонения
Нижнее отклонение еi
r	s	t	u	v	x	y	z
все
св. 3 до 6	+15	+19	-	+23	-	+28	-	+35
» 6 »10	+19	+23	-	+28	-	+34	-	+42
» 10 » 14	+23	+28	-	+33	-	+40	-	+50
» 14 » 18	+39	+45	-	+60
» 18 » 24	+28	+35	-	+41	+47	+54	+63	+73
» 24 » 30	+41	+48	+55	+64	+75	+88
» 30 » 40	+34	+43	+48	+60	+68	+80	+94	+112
» 40 » 50	+54	+70	+81	+97	+114	+136
» 50 » 65	+41	+53	+66	+87	+102	+122	+144	+172
» 65 » 80	+43	+59	+75	+102	+120	+146	+174	+210
» 80 » 100	+51	+71	+91	+124	+146	+178	+214	+258
» 100 » 120	+54	+79	+104	+144	+172	+210	+254	+310
» 120 » 140	+63	+92	+122	+170	+202	+248	+300	+365
» 140 » 160	+65	+100	+134	+199	+228	+280	+340	+415
» 160 » 180	+68	+108	+146	+210	+252	+310	+380	+465
» 180 » 200	+77	+122	+166	+236	+284	+350	+425	+520
» 200 » 225	+80	+130	+180	+258	+310	+385	+470	+575
» 225 » 250	+84	+140	+196	+284	+340	+425	+520	+640

---

---
