В цифровых переключателях рода работы магнитофонов и логической части коммутаторов входных сигналов усилителей звуковой частоты радиолюбители обычно применяют микросхемы К155ЛА1, К155ЛАЗ (Солдатов А. Цифровой переключатель рода работы.— Радио. 1981, № 7—8, с. 54) или K155TM2 (Луковников А. ЛПМ любительского кассетного магнитофона-— Радио, 1983, № 7, с. 44). Однако в подобных устройствах удобно испольэовать универсальный сдвигающий регистр К155ИР1, при этом сокращается число дискретных элементов и упрощается разработка печатного монтажа.
Принципиальная схема коммутатора показана на рис 2. Регистр работает в режиме записи информации. При нажатии на любую из кнопок SB1—SB4 на выходе элемента DD1.2 формируется импульс, записывающий в разряды регистра логические уровни, которые поданы в этот момент на входы D1—D4. При нажатии на две и более кнопок включается режим, кнопка которого была нажата первой. Одновременного включения нескольких режимов не происходит из-за малой длительности синхроимпульса.
Число коммутируемых каналов может быть увеличено до восьми при использовании микросхемы К155ИР13.
Рис. 1.
Описанный коммутатор применен автором в устройстве цифрового управления ЛПМ кассетного магнитофона. Импульс с выхода элемента DD1.2 использован и для запуска одновибратора, управляющего тормозным электромагнитом.
Для коммутации сигнальных цепей очень удобен переключатель на четыре положения с зависимой фиксацией, собранный всего на двух микросхемах и не содержащий навесных элементов (рис. 2).
Рис. 2.
Применение дешифратора исключает возможность включения нескольких режимов одновременно, так как при нажатии на несколько кнопок уровень логического 0 появляется на неиспользуемых выходах дешифратора.

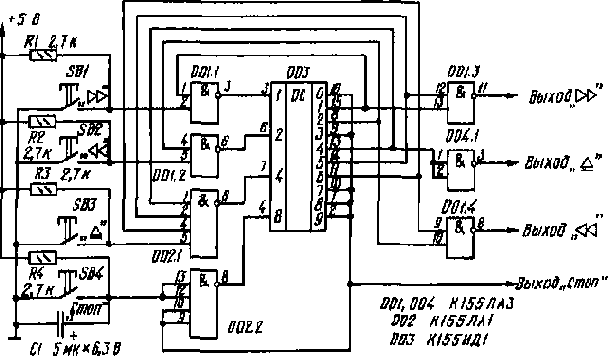

Такое схемное решение при управлении ЛПМ позволяет реализовать дополнительные функции, например режим “Обзор” (рис. 3). При нажатии кнопки перемотки (SB1 или SB2)
Рис. 3.
ранее включенный режим рабочего хода блокируется и лента перематывается в соответствующую сторону. При отпускании этой кнопки восстанавливается прерванный режим рабочего хода.
С. БУШУЕВ
г. Пермь
Примечание редакции. Для повышения надежности работы устройств, собранных по схемам на рис. 2 и 3, необходимо выводы 7 всех микросхем (кроме К155ИД1) и соединенные вместе выводы кнопок подключить к общему проводу через кремниевый диод, включенный в прямом направлении.
