СДП В КАССЕТНЫХ МАГНИТОФОНАХ

Большой интерес у читателей журнала “Радио” вызвали статьи Н. Сухова [1.2] по введению в бытовую аппаратуру магнитной записи (БАМЗ) системы динамического подмагничивания (СДП). Это и понятно. Ведь устройства, предложенные Н. Суховым, позволяют улучшить электроакустические свойства массовой радиоаппаратуры.

Модификация ряда моделей кассетных магнитофонов путем введения СДП проста и эффективна, о чем свидетельствуют многочисленные письма в редакцию. Однако не все радиолюбители могут сами ввести СДП в магнитофон. Схемы подключения СДП к некоторым распространенным моделям приведены ниже. Обозначения элементов на схемах даны по принципиальным электрическим схемам, прилагаемым к руководству по эксплуатации магнитофонов.

Ввести СДП в магнитофонприставку “Вильма-204-стерео” (или “Вильма-104-стерео”, отличающуюся блоком индикации) с минимумом переделок можно, используя устройства управления генератором стирания и подмагничивания (ГСП), схемы которых приведены на рис. 8 и 10 в [2].

Если использовать вариант, представленный на рис. 8, то выход микросхемы DA2' через резистор сопротивлением 15 кОм следует подключить к цепи коллектора транзистора VT7 платы ГСП магнитофона, исключив из нее резистор R 10 и конденсатор С5. Емкость конденсаторов С3 С4 надо уменьшить до 0,05 мкф Включение ГСП и установка напряжения его питания для различных типов лент производятся элементами схемы магнитофона.

В варианте устройства на ОУ (рис. 10) выходной каскад на транзисторе VT1 можно исключить, соединив резистор R17 с выводом 9 микросхемы DA2.2. Элементы R18, С 10 тоже исключаются. Выход микросхемы через резистор сопротивлением 15 кОм подключается к плате ГСП аналогично варианту, описанному выше. Изменения на плате ГСП магнитофона те же. Так как переключения режима ГСП производятся на его плате, из устройства управления СДП (рис. 10 в статье) можно исключить элементы R14, R15, SA2, SA3. Резистор R16 следует соединить с источником питания — 15 В.

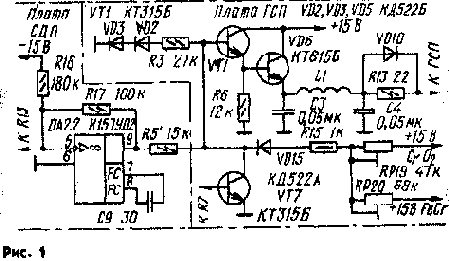

На рис. 1 показана схема СДП-2 с внесенными изменениями.

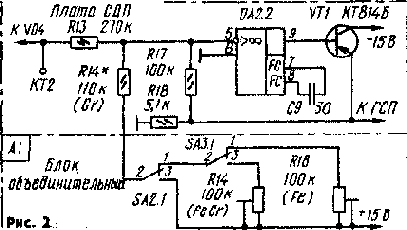

Для введения СДП в магнитофон-приставку “Вега МП-120-стерео” следует использовать устройство, схема которого приведена. на рис. 10 в [2]. Немного изменив его, управлять ГСП можно будет напряжением отрицательной полярности. Для этого в СДП необходимо изменить на обратную полярность включения диодов VD1— VD4, транзистор КТ815А (VT1) п-р-п проводимости заменить на транзистор р-п-р проводимости типа КТ814Б. Резистор R10 и коллектор транзистора VT1 следует подключить к источнику напряжения —15 В, изменить цепь смещения питания ОУ (R14—R16. SA2, SA3) в соответствии с рис. 2.

В режиме записи включения ГСП производится транзистором VT8 объединительной платы магнитофона. Контакты переключателей SA2.1 и SA3.1 этой платы используются для включения резисторов R14, R16. устанавливающих начальное напряжение ГСП для различных типов лент через устройство управления СДП в соответствии с приведенной на рис. 2 схемой. Выход “К ГСП” устройства управления СДП подключается к средней точке трансформатора ГСП (вывод 2 трансформатора L5). На объединительной плате резистор R7 следует исключить, емкость конденсатора С8 уменьшить до 0,05 мкф, резисторы R14 и R16 сопротивлением 100 кОм соединить с источником питания +15 В (рис. 2).

Входы устройства управления СДП подключаются к выходам усилителя записи к выводам 9 и 13 микросхемы DA3 объединительного блока.

В магнитофоне-приставке “Радиотехника МП-201-стерео” можно использовать устройство управления СДП. схема которого приведена в [2] на рис. 9. Для этого используется лишь часть схемы: выводы 10, 12 микросхемы DA1' через резистор R5' и выключатель SA1' подключаются в магнитофоне к выводу 6 микросхемы DA2 (К157ХП2) платы U2 без каких-либо изменений в схеме. При настройке системы в случае недостаточного диапазона регулирования напряжения ГСП вывод 4 микросхемы DA2 генератора следует отключить от устройства и повторить операции по настройке сначала.

Для использования СДП в магнитофоне “Вильма-312-стерео” можно рекомендовать схему управления, приведенную на рис. 8 в [2].


В системе целесообразно использовать ГСП магнитофона, исключив из него конденсаторы С58, С59. Вместо резисторов R80, R81, R82 следует установить перемычки. Таким образом, выход устройства управления СДП должен быть подключен через дроссель L15 ГСП к эмиттерам его транзисторов VT11, VT12. Входы устройства управления СДП подключают к выходам микросхемы DA4 усилителя записи — воспроизведения.



Устройство управления СДП, собранное на функциональных микросхемах К157ДА1 и К157ХП2 (рис. 8 в статье), можно использовать в магнитофонах с однополярным источником питания положительной полярности, если нижние, по схеме, выводы входных регуляторов чувствительности R1', R2' подключить к источнику положительного напряжения +2... +4 В (см. “Радио”, 1985, № 12, с. 31, рис. 2).

Изменения в устройстве управления СДП для использования в магнитофоне-приставке “Вега МП-120-стерео” с ГСП, питаемым от источника отрицательной полярности, позволяют использовать этот вариант схемы и для других магнитофонов, например, для катушечного магнитофона “Снежеть-204-стерео”.

К схеме выводы резисторов R6, R13, R14 должны быть подключены к цепи эмиттеров транзисторов VT2, VT3, а не к коллектору VT1.

Как сообщил автор статьи Н. Сухов, причиной неустойчивой работы или перегрева некоторых экземпляров микросхемы К157ХП2, сопровождаемых дребезгом при воспроизведении, может быть отсутствие дросселя в цепи питания ГСП, как, например, на рис. 7 [2]. Для устранения этого эффекта необходимо среднюю точку обмотки трансформатора ГСП подключать к выходу схемы СДП через дроссель индуктивностью 0.4...1 мГн.

г. Москва

А. СОКОЛОВ

ЛИТЕРАТУРА

1. Сухов Н. Динамическое подмагничивание. — Радио, 1983, № 5, с. 36 (дополнения — Радио, 1983, № 11. с. 62).

2. Сухов Н. СДП-2.— Радио, 1987, № 1, с. 39; № 2, с. 34.

РАДИО № 5. 1988 г., с. 62.
