ChipCorder - устройство записи и воспроизведения речи

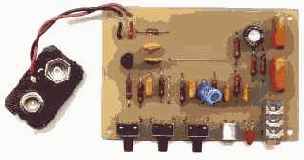

Рис.1 Внешний вид ChipCordera
Устройство на основе микросхемы ISD1210S семейства ChipCorder компании Winbond Electronics предназначено для записи и высококачественного воспроизведения звуковых фрагментов до 10сек. Оно предназначено, в первую очередь, для "озвучивания" бытовой техники и игрушек, но могут быть использованы в промышленных автоматических схемах речевого оповещения. Представление о структуре микросхемы ChipCorder дает схема, приведенная на рис 2.

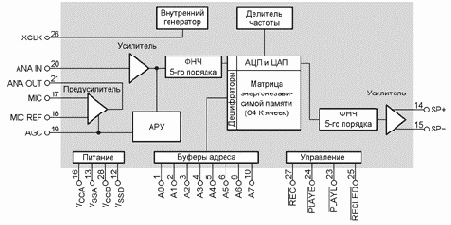

Рис.2
Внутри нее находятся микрофонный усилитель с системой АРУ, сглаживающий и помехоподавляющий фильтры, выходной УЗЧ и многоуровневый массив памяти. Каждая ячейка памяти способна принимать одно из 256 значений напряжения. Дополнительные аналого-цифровые или цифро-аналоговые преобразователи не требуются.
Устройство имеет однополярное питание +9в (или +5в, если не устанавливатть стабилизатор 78L05, например если питание подается с БП компьютера), автоматический переход в ждущий режим, 100 000 циклов записи и 100 лет хранения записанного сообщения. Габаритные размеры платы 60 х 40мм.
Для управления устройством выведены три кнопки PLAYE, PLAYL, REC. При однократном нажатии кнопки PLAYE происходит воспроизведение всего сообщения, нажатие кнопки PLAYL приводит к началу воспроизведения, отпускание - заканчивает его. Кнопка REC включение записи. Единовременно записывается, хранится и воспроизводится только одно сообщение. Каждое последующее записывается "поверх" старого.
Принципиальная схема ChipCordera предсатавлена на рис.3

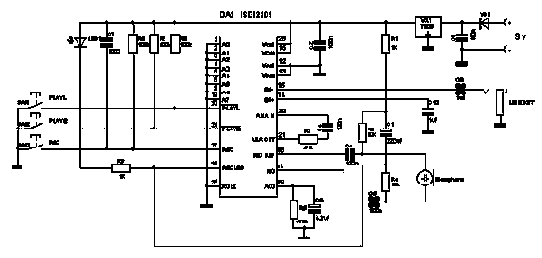

Рис.3 Принципиальная схема ChipCordera
Документацию на микросхему ISD1210S семейства ChipCorder можно взять здесь: 1200_1.pdf, 1200_2.pdf, 1200_3.pdf
| Это устройство или набор для сборки можно заказать по почте оптравив запрос на: msevm@mail.ru |
Внешний вид
51. Speak Card.

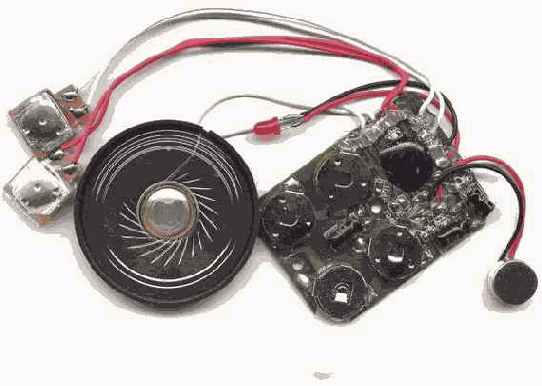

Рис.1 Внешний вид
Со времен своего изобретения в Англии в 1795 году поздравительные открытки пользуются неизменной популярностью во всех странах мира. Только в России ежегодно продается открыток на сумму более $100 млн. (статистика 2003г.). Более чем за 200 лет своего существования открытки практически не претерпели никаких изменений. Несмотря на огромное разнообразие дизайнов и видов открыток, суть их всегда сводится к одному - изображение + текст. И только с развитием электроники в конце 20-го века появилась наконец-то возможность добавить в открытку третью важнейшую функцию - звук. Сохранив формат и внешний вид своих предшественников - обычных открыток, говорящая открытка позволяет не только донести до получателя написанный текст, но и запечатлеть Ваш голос.
На сегодня популярность звуковых открыток не вызывает сомнения. Во-первых общий рост открыточного рынка способствует этому. Показатель "количество открыток на душу населения" в России составляет 4 открытки в год, тогда как в США - 20, а в Европе - 44. Т.е. мы находимся, образно говоря, в самом начале пути. Во-вторых, возможность записать в открытку звуковое сообщение резко увеличивает их потребительскую ценность, и соответственно дает огромное конкурентное преимущество перед остальными видами открыток. Достаточно вспомнить популярность "звуковых писем", имевших большое распространение в советское время, несмотря на их явный недостаток - для прослушивания требовалось наличие проигрывателя грампластинок. Современная электронная говорящая открытка позволяет записывать и воспроизводить звуковое послание не прибегая к помощи никаких дополнительных приспособлений.
Электронный модуль Speak Card позволит "заговорить" не только
открытке, но и любому другому предмету, например
фоторамке или детской игрушке.
Цена модуля - 240 рублей.
