ПРОСТОЙ ГСП

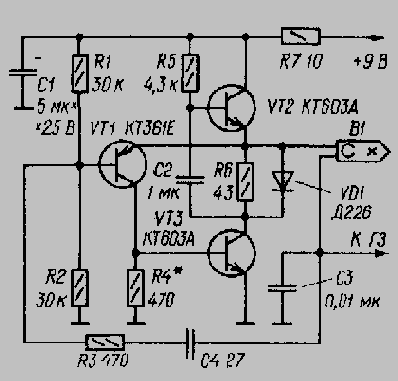

О достоинствах бестрансформпторных генераторов стирания и подмагничивания (ГСП) сказано уже немало, но большинство из них требуют относительно высокого напряжения питания. Предлагаемый генератор (рис.) позволяет получить в кассетном магнитофоне необходимые токи стирания и подмагничивания уже при напряжении питания 5 В. Напряжение подмагничивания снимается с конденсатора С3, на котором, как известно, форма сигнала лучше, чем на индуктивности.
Генератор можно использовать и при больших напряжениях питания, однако сопротивление резистора R7 в этом случае необходимо увеличить. В. ГРЕШНОВ. Ульяновск.
