Сенсорный регулятор на 145АП2



Сенсорный регулятор собран на отечественной



      Сенсорный регулятор собран на отечественной БИС 145АП2, и в отличии от сенсорного регулятора на AT2313 , управляется одним сенсором не обеспечивая плавного включения/выключения. Схема содержит минимум деталей (рис.1,2), и при правильной сборке начинает работать сразу, не требуя дополнительных настроек. При кратковременном прикосновении к сенсору происходит включение(выключение) лампы. При удержании сенсора происходит плавная регулировка яркости, состояние запоминается до следующей регулировки.

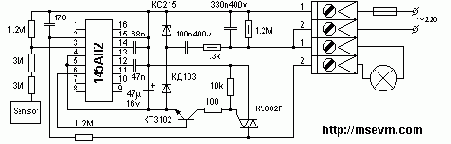

Рис.1 Принципиальная схема и внешний вид сенсорного регулятора на 145АП2 (первый вариант)

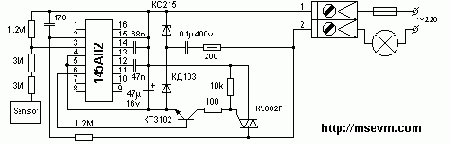

Рис.2 Принципиальная схема и внешний вид сенсорного регулятора на 145АП2 (второй вариант)

 Печатная плата в формате *.pcb
, позволяет собрать на ней как первый, так и второй вариант.

Новый вариант печатной платы, в отличии от предыдущего позволяет использовать современные симисторы типа BT138-600 (рис.3).

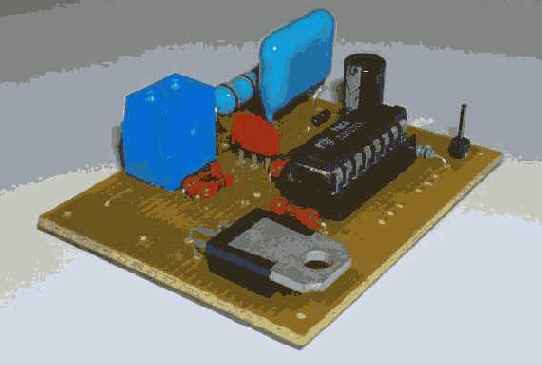

Рис.3 Фото сенсорного регулятора на 145АП2 (второй вариант) с использованием BT138-600

 Печатная плата в формате *.pcb
, позволяет собрать на ней как первый, так и второй вариант, с использованием BT138-600.
