Простой регулятор мощности
Часто в радиолюбительской практике требуется достаточно мощный регулятор, для управления различными электроприборами. Например многие используют стрительный фен, для монтажа\демонтажа компонентов и есть опасность перегрева копонента. Предлагаемая ниже схема позволит снизить мощность фена. Схема достаточно проста и доступна даже начинающему радиолюбителю.
Рис.1 Принципиальная схема регулятора мощности

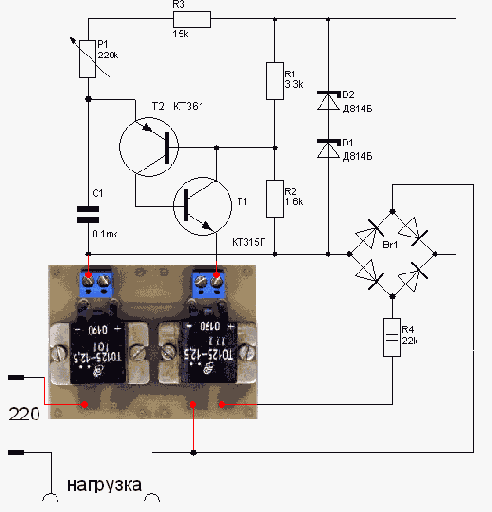

Рис.2 Принципиальная схема регулятора мощности c использованием Полупроводникового ключа переменного тока на ТО125-12,5
Печатная плата не разрабатывалась, устройство было собрано навесным монтажем и использовалось для регулировки темпратуры фена.
! Для управления более мощной нагрузкой тиристоры необходимо поставить на радиатор (150 кв.см. и более)
Для устранения помех, создаваемых регулятором, желательно на входе поставить дроссель.
